MP-XP741 標準バッテリー取り付け・取り外しについてのお知らせ

対象機種 MP-XP741

1. 標準バッテリー取り付け前に、本機背面の内蔵バッテリー左横にある、ショートピンを取り外して下さい。

2. 標準バッテリーの取り付け方法

  1. ロックレバー（A）をスライドさせロックを解除
  2. 標準バッテリーをロックレバー（A）側に挿入
  3. 標準バッテリーをロックレバー（B）側に（B）側ロックレバーがロックするまで、強く押しこむ
  4. ロックレバー（A）をロックする

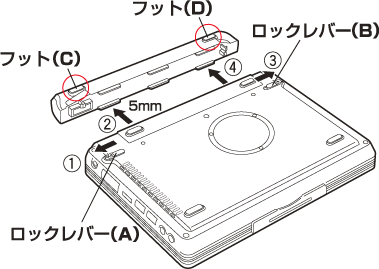

3. 標準バッテリーの取り外し方法

  1. ロックレバー（A）のロックを解除
  2. 標準バッテリーのロックレバー（A）側のフット（C)を親指で押して5mm程度外す
  3. ロックレバー（B）を解除
    （ロックレバー（A）側が5mm程度外れていると、ロックレバーは解除状態で止まります。）
  4. 標準バッテリーのロックレバー（B）側のフット（D)を親指で押してバッテリーを取り外す

[2004年11月11日]
