PAM-100シリーズ 商品デザイン
PAM-111
PAM-112
PAM-113
PAM-133
PAM-100シリーズ 主な仕様
| 型名 | PAM-111 | PAM-112 | PAM-113 | PAM-133 | |
|---|---|---|---|---|---|
| 型式 | デスクアンプ | ||||
| ターレット部 | 1系統10回線 | 1系統20回線 | 1系統30回線 | 3系統30回線 | |
|
入力回路
（音声） |
アナウンスマイク | 1回路、不平衡、XLR-3-31相当コネクター、-53dBs、600Ω | |||
| マイク | マイク1,2：電子平衡、ネジ式端子、-64dBs、2kΩ | ||||
| マイク 3：電子平衡、ネジ式端子、-64dBs、 2kΩ/-20dBs、20kΩ（切換可） |
|||||
| ライン | ライン1,2,4,5*：不平衡、ネジ式端子、0dBs、50kΩ/-10dBs、15kΩ（切換可）*PAM-133のみ | ||||
| ライン3 ：不平衡、φ3.5mmミニジャック（L.R MIX）、前面パネル -10dBs、50kΩ | |||||
| ライン6* ：不平衡、φ3.5mmミニジャック（L.R MIX）、前面パネル -10dBs、50kΩ *PAM-133のみ | |||||
| ミキサー | 1回線、電子平衡、ネジ式端子、0dBs、600Ω | ||||
| 緊急優先 | 1回路、不平衡、ネジ式端子、20dBs、10kΩ/0dBs、10kΩ（切換式） | ||||
| 報時チャイム | 1回路、不平衡、ネジ式端子、20dBs、10kΩ | ||||
| リモコンマイク | 1回路、電子平衡、ネジ式端子、0dBs、10kΩ、最大4台同時接続可能 | ||||
| ラジオチューナー | 1回路、-16dBs、5kΩ | ||||
|
出力回路
（音声） |
モニター/ トークバック スピーカー |
1回路（切換式）、BTL、ネジ式端子、1W、4Ω（ローインビーダンス専用） | |||
| 系統出力 | 1回路 | 1回路 | 1回路 | 3回路 | |
| - | - | - | 回線統合可能 （10+20、20+10） |
||
| 不平衡/電子平衡切換式、フォンジャック、0dBs | |||||
| 録音出力 | 不平衡、ネジ式端子、-10dBs | ||||
| スピーカー 回線 出力 |
1系統 | 1系統 | 1系統 | 3系統 | |
| 10回線 （SPN 10、SPR 1、SPC 2） |
20回線 （SPN 20、SPR 2、SPC 4） |
30回線 （SPN 30、SPR 3、SPC 6） |
各10回線 （SPN 各10、SPR 各1、SPC 各2） |
||
| 最大 60W/回線 | 最大 60W/回線 | 最大 60W/回線 | 最大 60W/回線 | ||
| - | 回線分割可能 （10回線×2） |
回線分割可能 （10回線×3） |
- | ||
| 機能 | 放送先プリセット （本体5パターン） |
○（LED自照式） | |||
| 放送先選択ボタン | ○（LED自照式） | ||||
| 一斉外し | ○（一斉放送で放送したくない回線を外せる） | ||||
| リモコンモード | ○ | ||||
| AV卓仕様 | ○（オプションにて可能） | ||||
| 電子 | 4音式（上り／下り） | ||||
| 4曲チャイム（内蔵） | ウェストミンスターの鐘、よろこび、あおぞら、ディンドン | ||||
| 緊急優先一斉 | 押しボタン式（外部機器からの緊急優先一斉起動も可） | ||||
| 停電起動 | 緊急優先一斉ボタンおよび外部起動により可 （EM-N112またはEM-N152およびNB-35B/60組込必要） |
||||
| 非常制御信号入力 | RB入力 | ||||
| 状態出力 （オープンコレクタ） |
7種類 最大DC30V 100mA | ||||
| スピーカー 制御機能 |
10起動分の端子を内蔵（各起動端子に放送先をブロック登録可能） | ||||
| レベルメーター | 6セグメントLED式 | ||||
| 組込機器 | ラジオチューナーユニット（PA-F3） | ||||
| 総合 | 周波数特性 （1kHz基準） |
アナウンスマイク入力：150Hz -4dB±2dB、15Hz -2dB±2dB | |||
| マイク入力：50Hz -2dB±2dB、15kHz 0dB±2dB | |||||
| その他：50Hz～15kHz 0dB±2dB | |||||
| 歪率 | 1％以下（1kHz、30kHz ローパスフィルター） | ||||
| S/N比 | マイク入力：50dB以上 | ||||
| ライン入力：65dB以上 | |||||
| その他（ラジオチューナー含む）：55dB以上（30kHz ローパスフィルター） | |||||
| 電源 | AC100V、50Hz/60Hz | ||||
| 消費電力 | 28W | 30W | 34W | 38W | |
| ACアウトレット （内部） |
連動×6（合計最大 10A）、非連動×1（最大 1.5A） | ||||
| 外形寸法 | 幅700mm × 高さ177mm × 奥行500mm | ||||
| 質量 | 12.4kg | 12.6kg | 12.7kg | 12.7kg | |

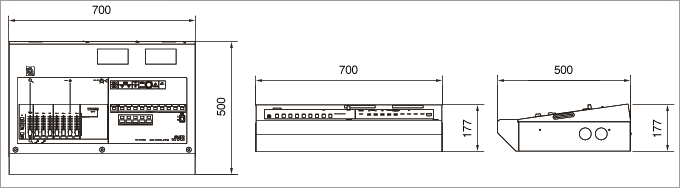

外形寸法図
※ PAM-111の例（単位：mm）
PAM-100C 主な仕様
| 型名 | PAM-100C |
|---|---|
| 型式 | サイドキャビネット |
| 外形寸法 | 幅540mm × 高さ700mm × 奥行420mm |
| 内形寸法 | EIA内収納最大奥行 370mm |
| 棚板上 幅490mm×高さ150mm×奥行400mm |
|
| 質量 | 17.6kg |
PAM-100F 主な仕様
| 型名 | PAM-100F |
|---|---|
| 型式 | サイドフット |
| 外形寸法 | 幅20mm × 高さ700mm × 奥行420mm （フット） |
| 幅700mm × 高さ32mm × 奥行80mm （フットホルダー） |
|
| 質量 | 6.5kg |
製品組合せ
自立タイプ
PAM-100シリーズとPAM-100F×2台の組合せ
幅740mm×高さ757mm×奥行500mm（アナウンスマイク部含まず）
幅740mm×高さ757mm×奥行500mm（アナウンスマイク部含まず）
片袖タイプ
PAM-100シリーズとPAM-100C×1台、PAM-100F×1台の組合せ
幅1260mm×高さ757mm×奥行500mm（アナウンスマイク部含まず）
幅1260mm×高さ757mm×奥行500mm（アナウンスマイク部含まず）
両袖タイプ
PAM-100シリーズとPAM-100C×2台の組合せ
幅1780mm×高さ757mm×奥行500mm（アナウンスマイク部含まず）
幅1780mm×高さ757mm×奥行500mm（アナウンスマイク部含まず）
組合せ外形寸法図 （単位：mm）
