PAM-100シリーズ | 関連機器

PAM-100シリーズ 関連機器

関連機器

■ サイドキャビネット
PAM-100C
●幅540mm×高さ700mm×奥行420mm
(組立時)
■ サイドフット
PAM-100F
※PAM-100Fを2台使用した例です。
●幅20mm×高さ700mm×奥行420mm
(フット)
●幅700mm×高さ32mm×奥行80mm
(フットホルダー)
■ スピーカー切換器
PA-X102
非常用放送設備など、スピーカーを共用する場合に使用
●幅482mm×高さ73mm×奥行323mm
(スライドレール装着時)
■ スピーカー制御器
PA-X23
PAM-100シリーズに内蔵された10個のリモコン起動端子で不足する場合に使用
●幅460mm×高さ200mm×奥行101.6mm
■ パワーアンプ
EM-A083/EM-A163
EM-A244/EM-A364
●幅482mm×高さ132mm×奥行200mm
●幅482mm×高さ177mm×奥行200mm
■ デジタルパワーアンプ
EM-A922D/EM-A932D/EM-A942D
●幅482mm×高さ88mm×奥行300mm
■ ラジオチューナーユニット
PA-F3
ワイドFMに対応
●幅142mm×高さ56mm×奥行114mm
■ リモートマイクロホン
PA-C50(一斉)/PA-C51(5回線)/PA-C52(10回線)/PA-C53(20回線)
●幅250mm×高さ60mm×奥行160mm
(フレキシブルマイク含まず)
■ 非常業務予備電源ユニット
EM-N112/EM-N152
停電放送する場合に使用
※NB-35BまたはNB-60型2台まで収納可能。
●幅482mm×高さ88mm×奥行300mm
■ ニッケルカドミウム蓄電池
NB-35B/NB-60
停電放送する場合に使用
●NB-35B:幅67mm×高さ66mm×奥行327mm
●NB-60:幅67mm×高さ96mm×奥行327mm
■ デジタル簡易無線システム
TCM-D244CR+TCP-D251C
※ご使用にあたり免許申請が必要になります。また、毎年電波利用料が請求されます。
■ 緊急地震速報受信専用端末
クルグラット KG-100
日本酸素(株)製 オープン価格
※別途お問い合わせください。

製品組込例

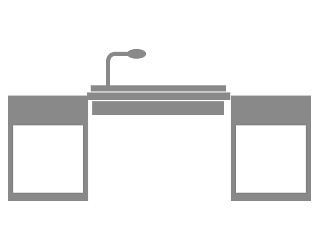

■ 両袖 【放送室】
<セットアップ例>
PAM113、PAM-100C×2
一般的な放送室での設置例。
サイドキャビネットには、アンプ、スピーカー切換器、CDプレーヤーなどを収納。

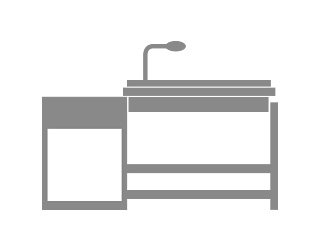

■ 片袖 【体育館/放送室】
<セットアップ例>
PAM112、PAM-100C×1、
PAM-100F×1
体育館での設置例。
サイドキャビネットには、アンプ、スピーカー切換器、CDプレーヤーなどを収納。

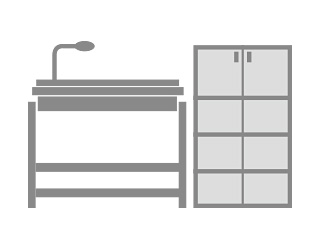

■ 自立+AVラック 【体育館/地域開放】

サイドフット2台で自立。
体育館の地域開放対応など鍵のかかるラックに、AV機器を収納。

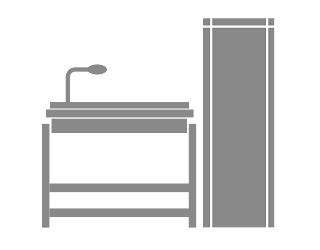

■ 自立+EIAラック 【放送室】
サイドフット2台で自立。
収納機器が多い場合はEIAラックにマウント。スペースを有効活用できます。
