PTZリモートカメラシステム

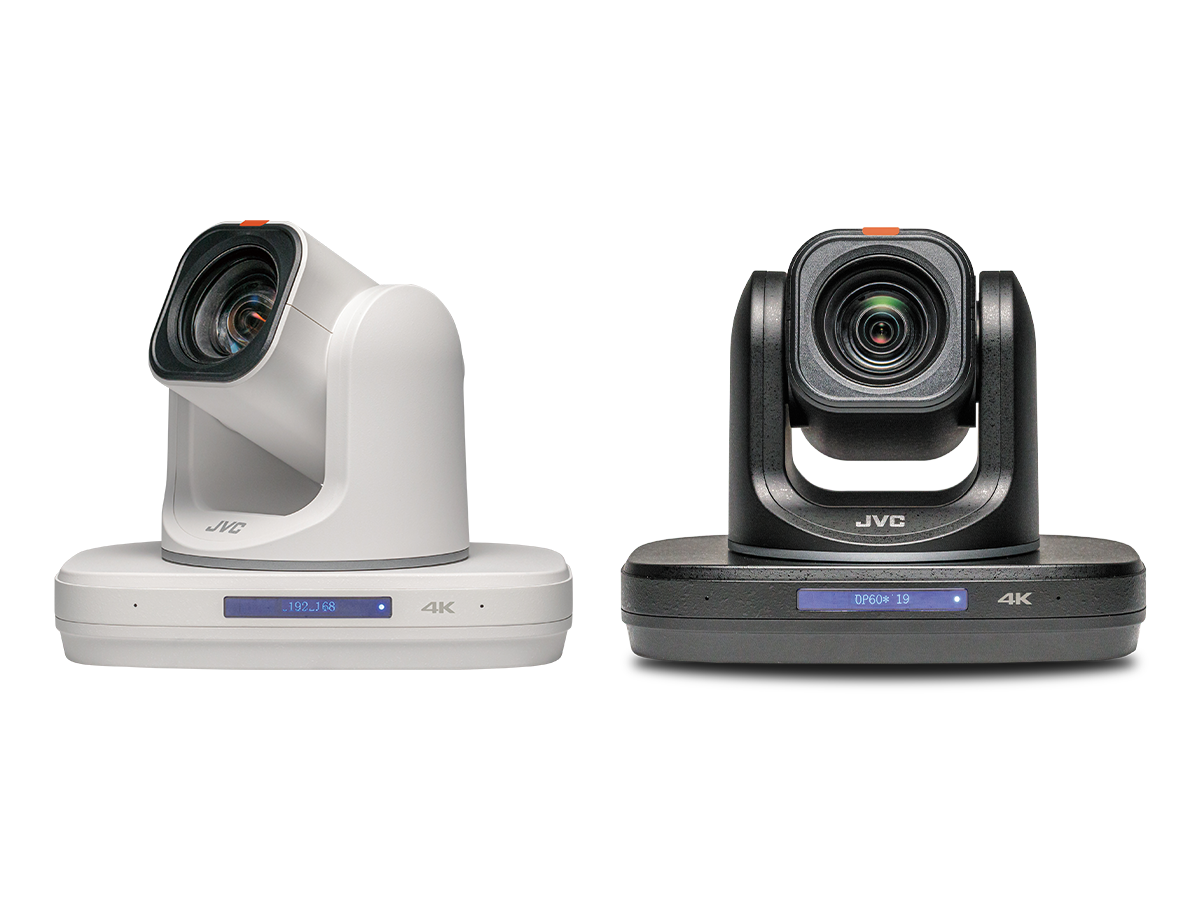

4K PTZ リモートカメラ

KY-PZ510N

オープン価格


※オープン価格の製品はメーカー希望小売価格を定めていません。


KY-PZ510N 主な特長

  • 4K60p撮影 & H.265/HEVC配信を実現(NDI|HX、SRTプロトコル標準搭載)
  • 光学12倍 x 16倍デジタルズームを搭載し、撮影が制限される場所でも水平画角80°の広角撮影が可能。
  • UVC(USB Video Class)映像出力に対応
  • 自動追尾機能を標準搭載し、特定の一人を選び自動で追尾して撮影が可能

KY-PZ510N カメラ機能

1/2.8型、最大840万画素の高感度ネイティブ4Kセンサー と 4K60pエンジンの新採用により、高精細かつなめらかな映像で撮影 および HEVCによる低帯域でライブ配信できます。

※ HEVC:High Efficiency Video Coding。H.264/MPEG4 AVCコーデックの後続の動画圧縮規格の一つ。


光学12倍(35mm換算:21.8~261.8mm) × 16倍のデジタルズームを搭載。

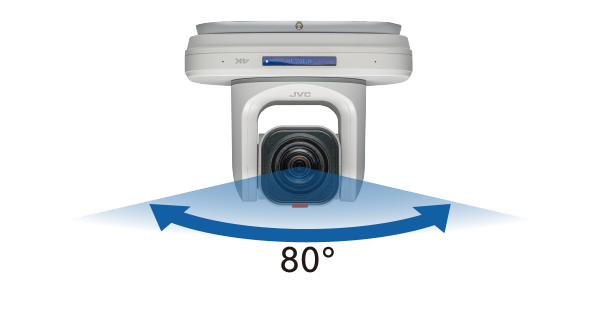

撮影ポイントが制限されるスペースでも、水平画角約80°の広角撮影が可能で、イベントライブ配信から企業研修、リモート授業、Web会議まで幅広いシーンに応えます。

※ デジタルズームの倍率は、切、2倍、4倍、8倍、16倍から設定できます。


4K/60p出力に対応したHDMI と 3G-SDI端子(FHD/60p)を装備し、UVC(4K/30p)映像出力にも対応。

また、HDMI と LAN または、3G-SDI と LANの同時出力が可能。

NDI|HX および SRTでのIP伝送プロトコルを標準搭載しており、さまざまな撮影用途やシステム構築に対応可能です。

■出力フォーマットと解像度(Max)

優先モード 動画コーデック LAN UVC(USB Video Class)※ HDMI 3G-SDI
メインストリーム サブストリーム
IP優先 & HDMI H.265 4K/60p(50p) SD/60p(50p) --- FHD/60p(50p) ---
H.264 4K/30p(25p)
MJPEG FHD/60p(50p)
IP優先 & 3G-SDI H.265 4K/60p(50p) SD/60p(50p) --- --- FHD/60p(50p)
H.264 4K/30p(25p)
MJPEG FHD/60p(50p)
HDMI(4K/60p)出力 H.265 FHD/60p(50p) SD/60p(50p) --- 4K/60p(50p) ---
H.264 FHD/60p(50p)
MJPEG
HDMI(4K/30p)出力 H.265 4K/30p(25p) SD/60p(50p) --- 4K/30p(25p) ---
H.264 4K/30p(25p)
MJPEG FHD/60p(50p)

※ PCとUSB接続中は、本機からストリーミングでの配信はできません。ストリーミング配信する場合は、PCとのUSB接続を切断してから本機の電源を入れ直してください。

※ PCとUSB接続を切断した場合、本機の電源を入れ直してください。

※ 自動追尾機能を使う場合、本機とPCを接続してから本機の電源を入れてください。

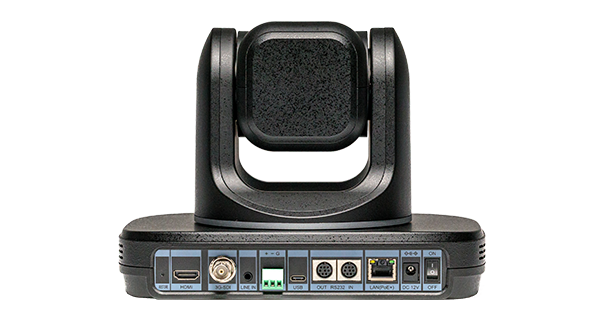

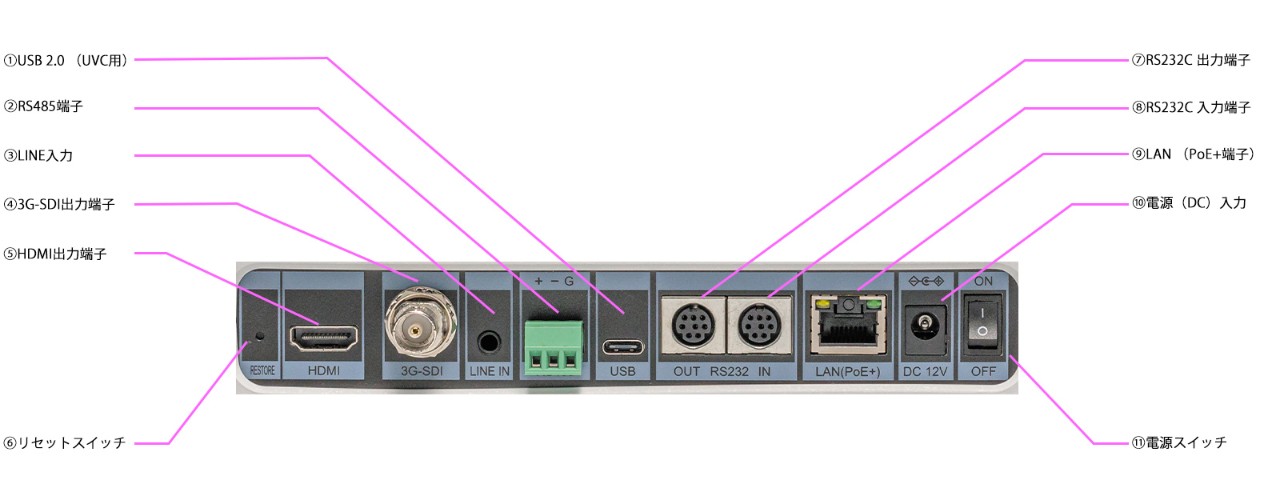

■ KY-PZ510N / 背面端子


4K/30p(Max)でのUVC映像出力に対応。直接パソコンに接続し、Web会議用アプリで利用することができます。

遠隔地から高画質・高倍率の映像でWeb会議 や ウェビナー配信が可能です。


パン±162.5°、チルト-30°~+90°の広範囲をカバー。パンスピード1.8°(Min)~80.5°(Max)/秒、チルトスピード1.5°(Min)~49°(Max)/秒の旋回性を実現。滑らかなカメラワークを可能にします。

※ パン、チルト、ズームの動作位置によっては、本体が映像に映り込むことがあります

■パン動作

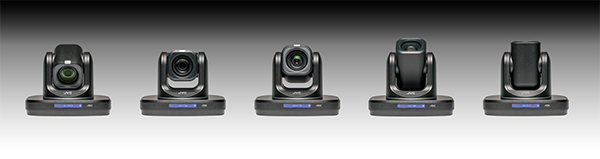

■チルト動作


自動追尾機能を標準搭載。イベントライブ や リモート講義の撮影など、被写体が動くことが多いシーンに幅広く適用します。複数の被写体の中から特定の一人を選び、パン、チルト、ズームを自動で追尾して撮影できます。

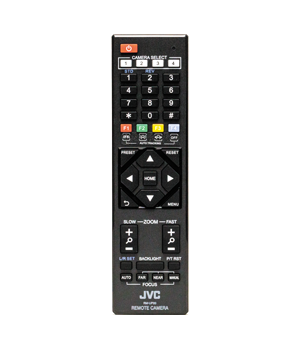

パンニング 、チルト、ズーム および プリセットなどが可能な赤外線リモコンを付属しています。

1台の赤外線リモコンに本機4台まで選択して操作できます。

※ 複数台の同時操作はできません。

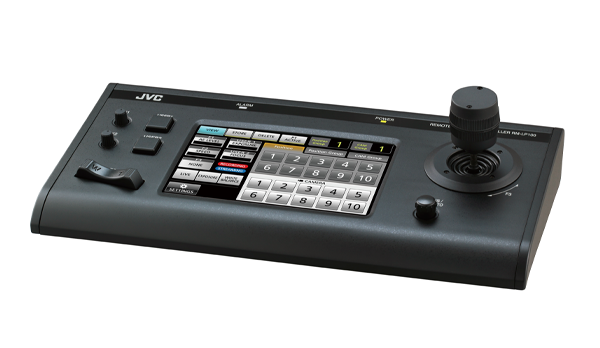

JVC製リモートコントローラー「RM-LP100」を経由してHUB(スイッチングハブ)接続により、本機1台で最大100台のカメラ制御が可能。

コントロールレバー と シーソー型ズームレバーによりパン/チルト/ズーム(PTZ)操作 と カメラ機能の設定変更に対応します。

撮影時のオペレーターの操作性 や ランニングコストの削減が可能になることで、近年需要が高まったIPリモートプロダクション収録 や コンサート、リモート講義のストリーミング配信から大規模な議会中継 や 教会のミサ配信まで、高画質で低コスト・省人化での運用が可能になります。


パンニング/チルト/ズーム位置、フォーカス、シャッタースピード、ホワイトバランス設定など、最大255のポイントが記憶できます。


IPアドレス表示ディスプレイ

前面にIPアドレス や 出力モードがすぐに判別できる表示ディスプレイを設けました。


天井取付

付属の「天井取付金具セット」を使用し、天井に取り付けることもできます。


三脚取付

本機底面のねじ穴を使用し三脚に取り付けできます。(1/4-20UNC、ISO1222(6.35mm))


PoE+(Power over Ethernet Plus)対応

PoE+規格(IEEE802.3at準拠)対応のネットワーク機器に接続することで、LANケーブルでの電源供給が可能です。カメラの設置での電源工事の簡素化、省配線化により施工コストを低減できます。


タリーランプ

スタジオ収録に便利な赤と緑の2色のタリーランプをレンズ上部に搭載し、レンズ正面からスタンバイ や プログラムの状態が確認できます。




KY-PZ510N ネットワーク機能

PC、スマートフォン、タブレットなどで広く使われているビデオコーデックのH.264に加えて、H.265に対応。H.265は、H.264の約半分のビットレートで同等の画質が得られ、通信料を抑えた効率が良い映像伝送が可能です。また、低遅延で画質劣化が少ないMJPEG(Motion JPEG)にも対応します。

さらに、デュアルストリーミングへの対応により、低解像度のサブストリームを用いて低負荷な動画編集すると同時に、高解像度のメインストリームで編集映像を生成するといった高効率なワークフローを実現します。

■ 配信可能な「ライブストリーミング設定」の組み合わせ

● : 配信可能

HDMI出力 3G-SDI出力 IPストリーミング
解像度 フレームレート 解像度 フレーム レート メインストリーム サブストリーム
配信可否 解像度 ビデオエンコーダー フレームレート(fps) 配信可否 解像度 ビデオエンコーダー フレームレート(fps)
※Progressive
3840 x 2160 60p --- ---   3840 x 2160 H.264 / H.265 / MJPEG 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
3840 x 2160 59.94p --- ---   3840 x 2160 H.264 / H.265 / MJPEG 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
3840 x 2160 50p --- ---   3840 x 2160 H.264 / H.265 / MJPEG 1~50   3840 x 2160 H.264 / H.265 / MJPEG 1~50
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
3840 x 2160 30p --- --- 3840 x 2160 H.264 / H.265 1~30   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080 1~60   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
--- ---   3840 x 2160 MJPEG 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
3840 x 2160 29.97p --- --- 3840 x 2160 H.264 / H.265 1~30   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080 1~60   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
--- ---   3840 x 2160 MJPEG 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
3840 x 2160 25p --- --- 3840 x 2160 H.264 / H.265 1~25   3840 x 2160 H.264 / H.265 / MJPEG 1~50
1920 x 1080 1~50   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
--- ---   3840 x 2160 MJPEG 1~50   3840 x 2160 H.264 / H.265 / MJPEG 1~50
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
HDMI or SDI
1920 x 1080/60p
1920 x 1080/60i
1920 x 1080/30p
1280 x 720/60p
3840 x 2160 H.264 / H.265 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
  3840 x 2160 MJPEG 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
HDMI or SDI
1920 x 1080/59.94p
1920 x 1080/59.94i
1920 x 1080/29.97p
1280 x 720/59.94p
3840 x 2160 H.264 / H.265 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
  3840 x 2160 MJPEG 1~60   3840 x 2160 H.264 / H.265 / MJPEG 1~60
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
HDMI or SDI
1920 x 1080/50p
1920 x 1080/50i
1920 x 1080/25p
1280 x 720/50p
3840 x 2160 H.264 / H.265 1~50   3840 x 2160 H.264 / H.265 / MJPEG 1~50
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240
  3840 x 2160 MJPEG 1~50   3840 x 2160 H.264 / H.265 / MJPEG 1~50
1920 x 1080   1920 x 1080
1280 x 720   1280 x 720
1024 x 576   1024 x 576
720 x 480 720 x 480
720 x 408 720 x 408
640 x 480 640 x 480
640 x 360 640 x 360
  480 x 320 480 x 320
  320 x 240 320 x 240

ストリーミングプロトコル NDI|HX と SRTに対応し、IP伝送機能を強化しました。

高効率、低帯域幅でのIP伝送を実現できる NDI|HXプロトコルの対応に加え、パケットロス や ネットワーク遅延を軽減し、通信品質の向上を可能にする SRTプロトコルにも対応することで、IP伝送機能を強化し、高品質で安定したライブストリーミングを実現します。

また、4K60p HEVCモードでは、マルチスライスエンコード技術により、エンコーダーの効率を向上させ、遅延を抑えます。結果として最適な画質・遅延でのライブ配信を実現します。


Vizrt グループのNewTek 社が開発した高品質で低遅延のIP ビデオ伝送規格です。KY-PZ510Nは、高効率で低帯域幅のNDI|HX を標準搭載しており、外部機器のコンバーターを必要とせずに配信できます。さらに簡単に高品位・低遅延のライブ配信映像をリアルタイムで共有できる「NDI 5」バージョンに対応しました。


Haivision 社が開発した画像伝送プロトコル、SRT(Secure Reliable Transport) は、映像ストリームを暗号化してコンテンツを保護する安全性(Secure)、伝送の確実性(Reliable)、そして、さまざまな機器間のネットワーク接続(Transport)。それらが連携することで、機能が発揮する低遅延で信頼性が高いプロトコルです。


スマートフォン、タブレット端末、パソコンなどからWebブラウザにアクセスして、ライブ映像の確認とカメラをリモート操作することができます。さらに、アイリス や フォーカス、シャッタースピードなどの詳細設定を遠隔地からモニタリングしながらリモート制御することもできます。

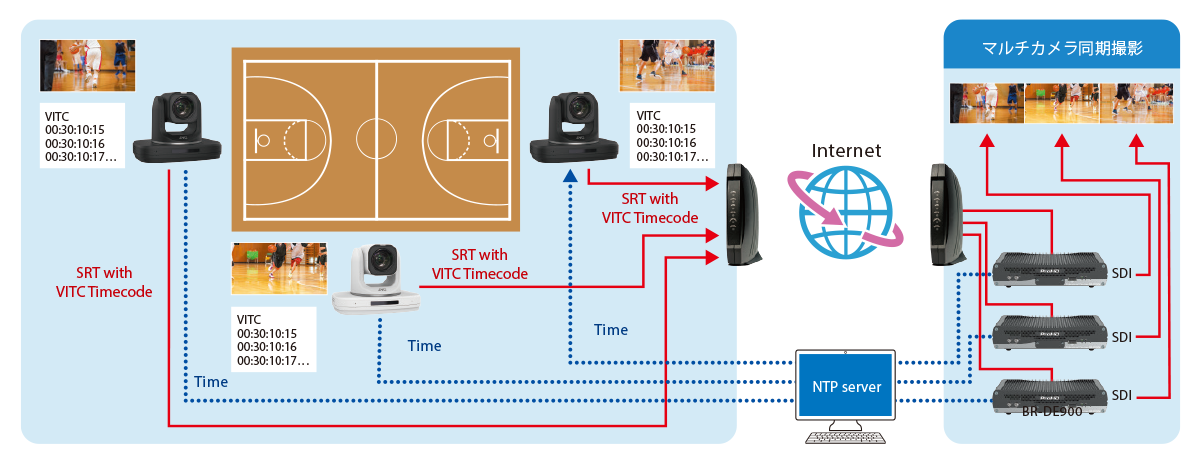

ストリーミングに重畳されたNTP(Network Time Protocol)を基にしたVITC(Vertical Interval Time Code)により、ネットワーク経由で複数台のカメラを同期させることが可能です。マルチカメラ撮影での各カメラの同期が重要なコンサート、スポーツなどのストリーミング配信や映像制作におけるミキシング作業時の利便性が向上します。


同一のLAN上に接続されたライブプロダクションスイッチャー 「CONNECTED CAM STUDIO」 にて、カメラの自動検出が可能です。




KY-PZ510N 主な仕様

一般部
電圧 DC12V(同梱ACアダプター使用時)、DC42.5~57V(PoE+給電時)
PoE給電 PoE+給電、IEEE802.3at 準拠
消費電流 0.95A(ACアダプター使用時)、0.25A(PoE+給電時) ※設定が工場出荷の場合
LED タリー(赤/緑)、電源(青)、スタンバイ(緑)
外形寸法 幅223.0x 高さ 166.4 x 奥行 155.0mm(天井取付金具、突起部含まず)
質量 約2.0Kg(本体のみ)
許容温度 0℃~40℃(動作)、-20℃~50℃(保存)
許容湿度 30%RH~80%RH(結露なきこと)
カメラ部
撮像素子 1/2.8型プログレッシブCMOS、最大有効画素 : 840万画素
最低被写体照度 0.5lx(F1.8、AGC ON)
ゲイン 0、3、6、9、12、15、18、21、24、27、30、33、36、39、42、45dB
電子シャッター 60Hz系 : 1/30~1/10000、50Hz系 : 1/25~1/10000
ホワイトバランス オート、インドア、アウトドア、ワンプッシュ、マニュアル
逆光補正 〇(OFF、ON)
DNR(デジタルノイズリダクション) 3Dデジタルノイズリダクション(OFF、1~9、AUTO)
フリッカー補正 OFF、50Hz、60Hz
H & V反転
画像フリーズ
自動追尾 〇(同梱のリモコンにて操作可能)
プリセットポジション / 精度 最大255 / 0.1°
MENU表示言語 8ヶ国語(日本語、英語、中国語、ロシア語、フランス語、スペイン語、イタリア語、ドイツ語)
レンズ部
レンズ

F1.8~F3.7、f=3.4~41.6mm

(35mm判換算 : 約21.8~261.8mm)

光学ズーム 12倍
水平画角 80°(Wide端 )~ 8.0°(Tele端 )
垂直画角 50.5°(Wide端 )~ 4.5°(Tele端 )
デジタルズーム OFF、2倍、4倍、8倍、16倍
回転機構部
水平(パン)動作範囲 ±162.5°
垂直(チルト)動作範囲 -30°~+90°
水平(パン)動作スピード 1.8°/s(Min)~80.5°/s(Max)
垂直(チルト)動作スピード 1.5°/s(Min)~49°/s(Max)
端子部
電源入力 DC12V(同梱ACアダプター専用)
HDMI出力 HDMI TypeA x1(3840 x 2160(Max)、4K60p出力対応)
SDI出力

BNC(不平衡) x1、720p / 1080i / 1080p、音声重畳(エンベデッド オーディオ)

ビデオ:(3G-SDI : SMPTE ST424M準拠、HD-SDI : SMPTE ST292M準拠)、音声:SMPTE299M準拠、

3G-SDIマッピング:Level A / Level B

LINE入力 φ3.5mm ステレオミニジャック x1 (ライン入力 / 内蔵マイクをメニューにて選択)
USB

USB-Type-C x1、UVC(USB Video Class)用

UVC Ver1.1-Ver1.5、MJPEG/H.264、3840 x 2160(Max)、4K/30p

LAN

RJ-45 x1、PoE+給電 : DC42.5V~57V

RS485 2pin Phoenix Port x1
RS232C IN 8pin Mini DIN x1
RS232C OUT 8pin Mini DIN x1
映像部
ビデオ圧縮形式 H.264 / H.265 / MJPEG
画像解像度

3840x2160 / 60p、59.94p、30p、29.97p、25p

1920x1080 / 60p、59.94p、50p、30p、29.97p、25p、60i、59.94i、50i

1280x720 / 60p、59.94p、50p

ネットワーク部
ネットワーク 10BASE-T / 100BASE-TX / 1000BASE-T(RJ45コネクター)
ビデオストリーミング メインストリーム、サブストリーム
メインストリーム解像度 3840x2160、1920x1080、1280x720、1024x576、720x480、720x408、640x480、640x360
サブストリーム解像度 720x480、720x408、640x480、640x360、480x320、320x240
ビデオビットレート 32kbps~61440kbps
ビットレートタイプ CBR、VBR
フレームレート 60fps、59.94fps、50fps、30fps、29.97fps、25fps
オーディオ圧縮形式 AAC(サンプリングレート:48kHz、ビットレート:96kbps/128kbps)
プロトコル形式

コントロール:スタンダード、NDI|HX、JVC(Web API、RM-LP100)

ストリーミング:RTSP/RTP、RTMP/RTMPS、MPEG2-TS/RTP、MPEG2-TS/UDP、

SRT、NDI|HX(NDI 5)

※ 配信可能な解像度、フレームレート、ビットレートは選択される設定条件によって異なります。
付属アクセサリー
付属品

取扱説明書、ACアダプター、電源コード、RS232Cケーブル、リモコン、

天井取付金具セット、ねじ(M3 x7本)、JVCロゴラベル(天井取付時用)、レンズキャップ

・ HDMI、High-Definition Multimedia Interface、およびHDMIロゴは、米国およびその他の国におけるHDMI Licensing Administrator,Inc.の商標および登録商標です。

・ NDIは、米国およびその他の国におけるVizrt Groupの商標または、登録商標です。



※ 本機の仕様および外観は、改善のため予告なく変更することがあります。



※ 本機の仕様 および 外観は、改善のため予告なく変更することがあります。

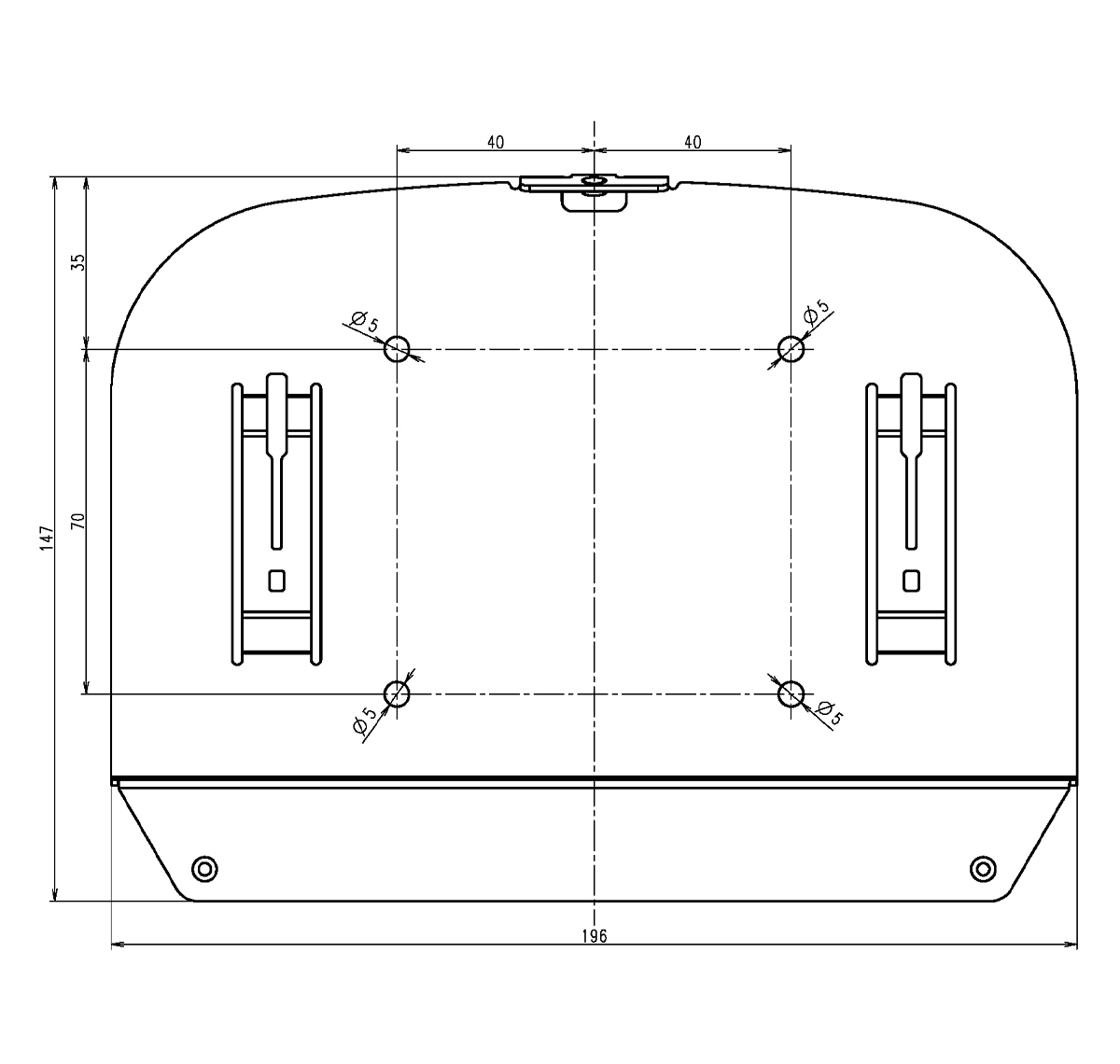

■ 天井取付金具寸法図

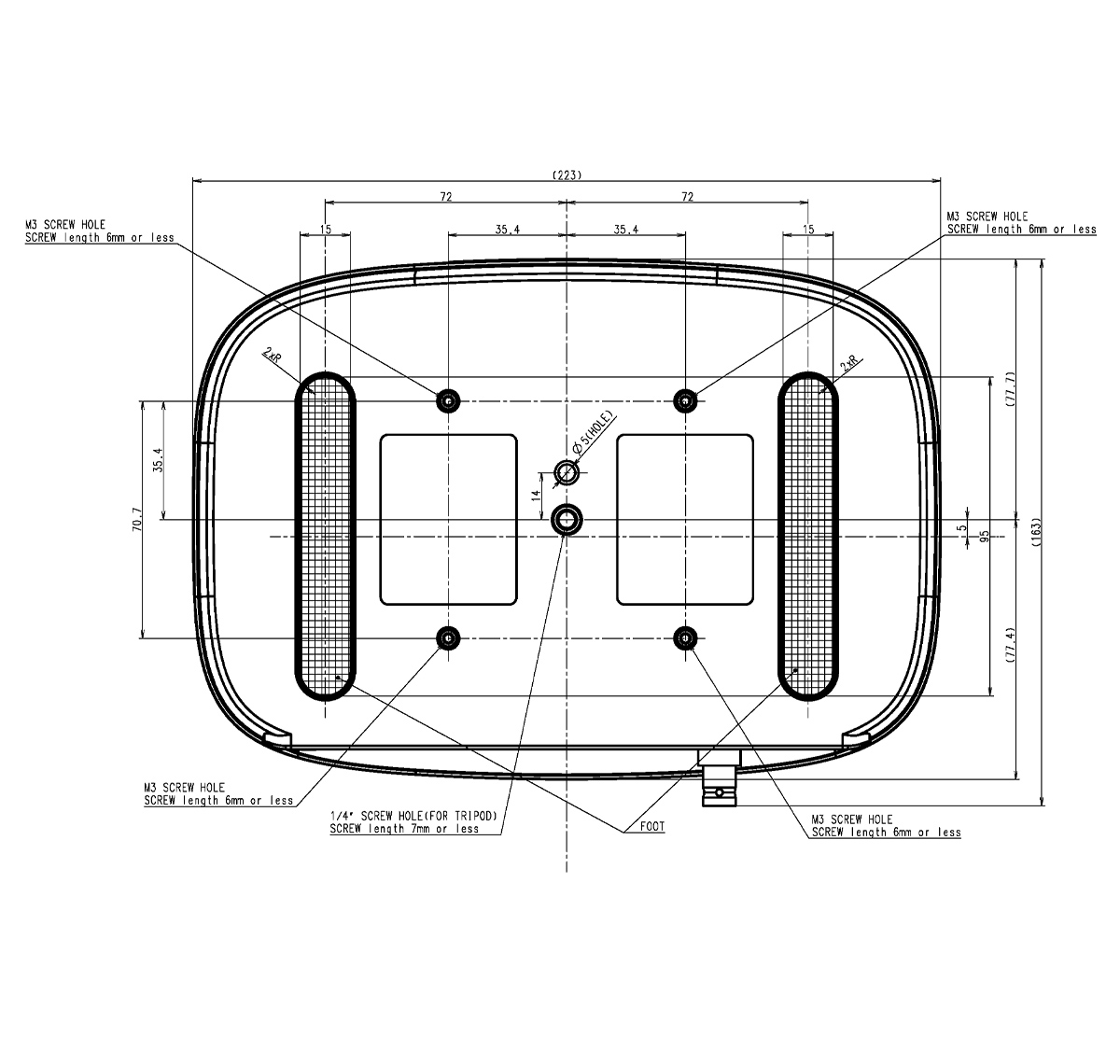

■ カメラ本体底面取付寸法図

※ 本機の仕様 および 外観は、改善のため予告なく変更することがあります。
