PTZリモートカメラシステム

HD PTZ リモートカメラ

KY-PZ200N / KY-PZ200

オープン価格


※オープン価格の製品はメーカー希望小売価格を定めていません。

     V1.1.24  2021年11月公開


KY-PZ200N / KY-PZ200 主な特長

  • 1/2.8型、207万画素プログレッシブCMOSセンサー搭載
  • 高倍率光学20倍、16倍デジタルズーム
  • UVC(USB Video Class)に対応し、高画質、高倍率のWebカメラとして活用可能
    ※ UVCにてPCと接続時は、ストリーミングでの配信はできません。
  • H.264、H.265、Motion JPEGエンコーディングに対応し、高解像度のメインストリーム と 低解像度のサブストリームのデュアルストリーミングに対応
  • ストリーミングプロトコルNDI|HX と SRT対応し高画質で安定したライブ配信を実現
    ※ NDI|HXは、KY-PZ200Nに標準搭載されています。KY-PZ200は対応していません。
  • ストリーミング中、NTPに同期したVITC方式によるマルチカメラ同期が可能
  • リモートカメラコントローラー RM-LP100(別売)により最大100台のカメラ制御が可能

KY-PZ200N / KY-PZ200 カメラ機能






HD出力に対応する1/2.8型、最大有効画素207万画素 プログレッシブCMOSセンサーを搭載し、高品位な映像描写を実現しました。


高倍率 光学20倍ズームレンズ(16倍デジタルズーム)を搭載し35mm換算で30.2~606.9mmと幅広いシーンで撮影・配信が可能。

※ デジタルズームの倍率は、切、2倍、4倍、8倍、16倍から設定できます。

HDMI と 3G-SDI端子を装備し、HDMI と LANの同時出力、または、3G-SDI と LANの同時出力が可能で、さまざまな撮影用途やシステム構築に対応可能です。

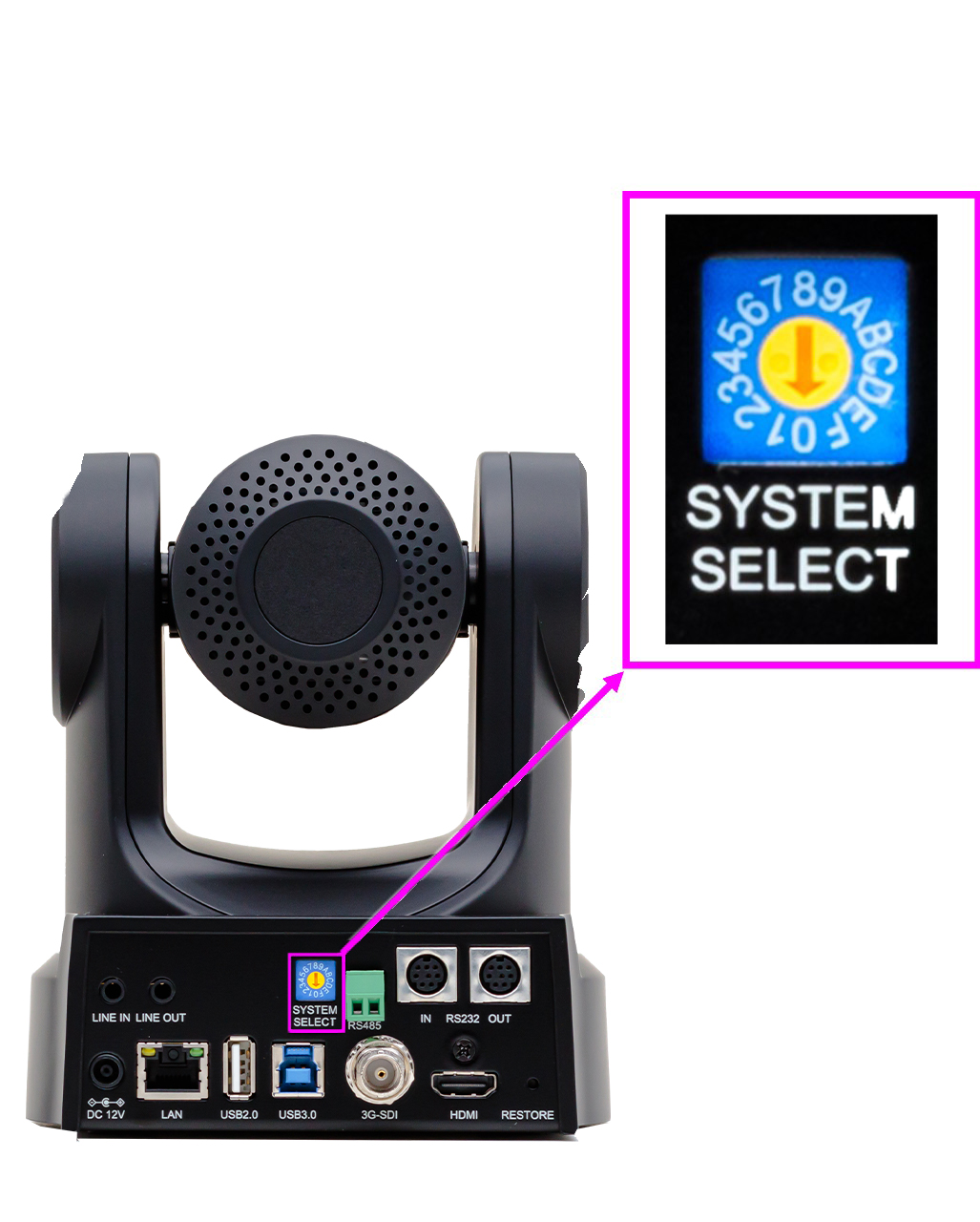

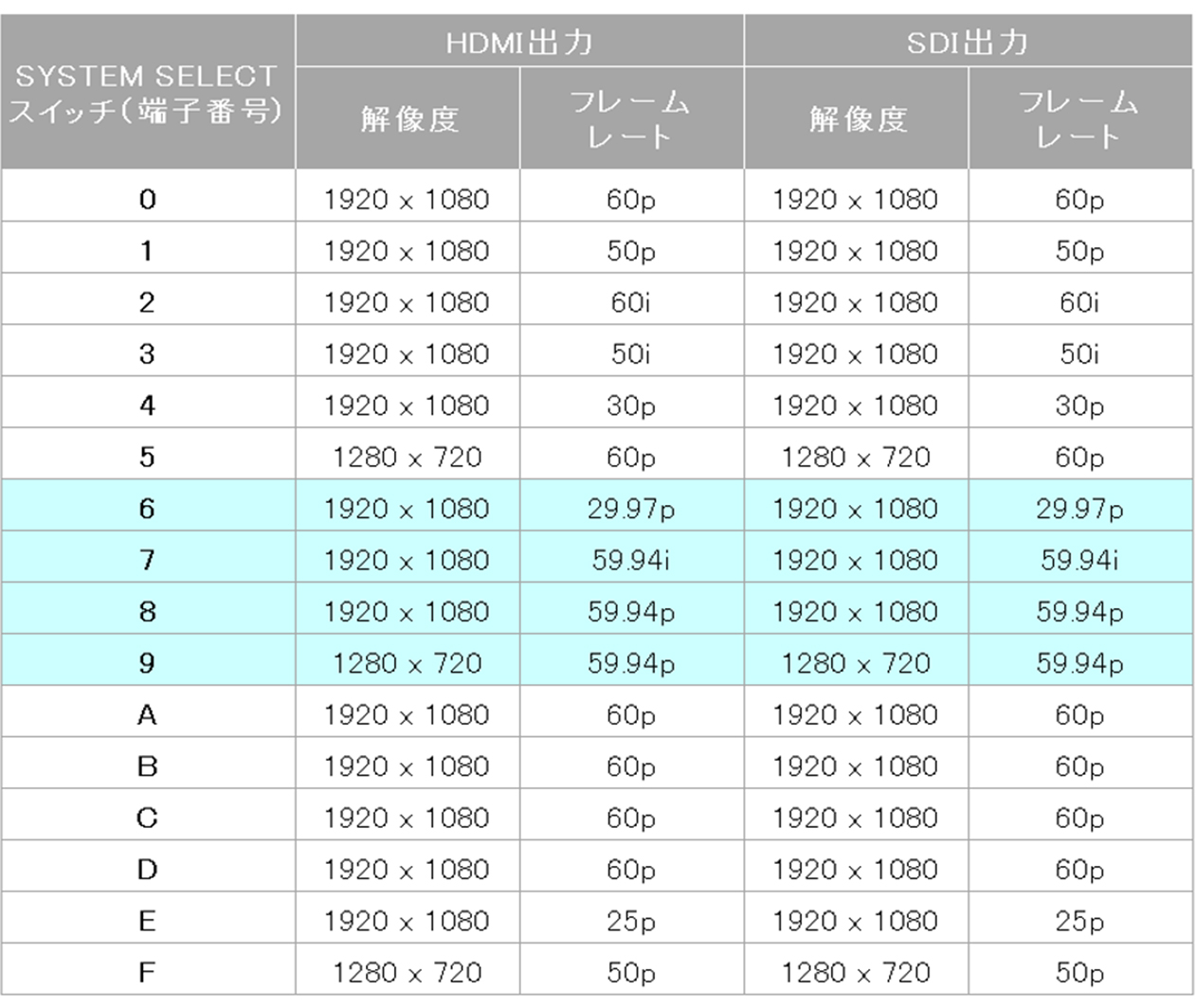

■ SYSTEM SELECTスイッチ




※ライブストリーミングについては「ネットワーク機能」のページをご参照ください。


パン±170°、チルト-30°~+90°の広範囲をカバーし、パンスピード1.7°~100°/秒、チルトスピード1.7°~69.9°/秒の旋回性能を実現。滑らかなカメラワークを可能にします。

※ パン、チルト、ズームの動作位置によっては、本体が映像に映り込むことがあります


JVC製リモートコントローラー「RM-LP100」を経由してHUB(スイッチングハブ)接続により、本機1台で最大100台のカメラ制御が可能。

コントロールレバー と シーソー型ズームレバーによりパン/チルト/ズーム(PTZ)操作 と カメラ機能の設定変更に対応します。

撮影時のオペレーターの操作性 や ランニングコストの削減が可能になることで、近年需要が高まったIPリモートプロダクション収録 や コンサート、リモート講義のストリーミング配信から大規模な議会中継 や 教会のミサ配信まで、高画質で低コスト・省人化での運用が可能になります。


パンニング/チルト/ズーム位置、フォーカス、シャッタースピード、ホワイトバランス設定など、最大255のポイントが記憶できます。

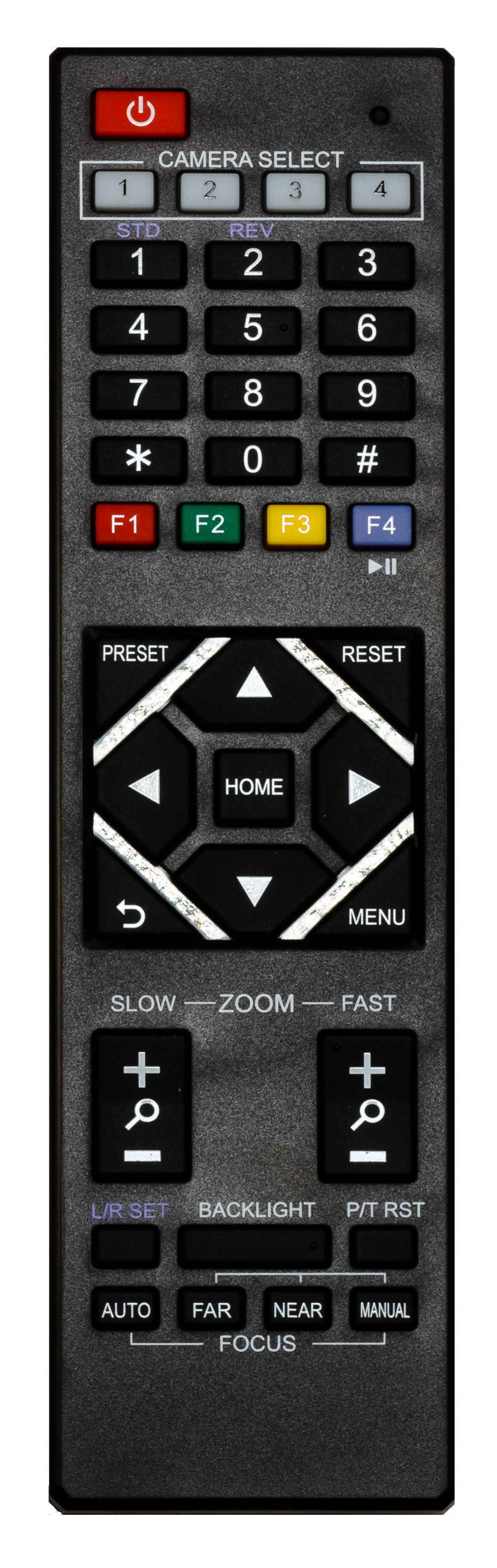

パンニング 、チルト、ズーム および プリセットなどが可能な赤外線リモコンを付属しています。

1台の赤外線リモコンに本機4台まで選択して操作できます。





※ 複数台の同時操作はできません。



天井取付

付属の「天井取付金具セット」を使用し、天井に取り付けることもできます。


三脚取付

本機底面のねじ穴を使用し三脚に取り付けできます。(1/4-20UNC、ISO1222(6.35mm))


PoE(Power over Ethernet)対応

PoE規格(IEEE802.3af準拠)対応のネットワーク機器に接続することで、LANケーブルでの電源供給が可能です。カメラの設置での電源工事の簡素化、省配線化により施工コストを低減できます。




KY-PZ200N / KY-PZ200 ネットワーク機能

PC、スマートフォン、タブレットなどで広く使われているビデオコーデックのH.264に加えて、H.265に対応。H.265は、H.264の約半分のビットレートで同等の画質が得られ、通信料を抑えた効率が良い映像伝送が可能です。また、低遅延で画質劣化が少ないMJPEG(Motion JPEG)にも対応します。

さらに、デュアルストリーミングへの対応により、低解像度のサブストリームを用いて低負荷な動画編集すると同時に、高解像度のメインストリームで編集映像を生成するといった高効率なワークフローを実現します。

■ 配信可能な「ライブストリーミング設定」の組み合わせ / [ビデオフォーマット]項目が“ダイヤル優先”のとき

● : 配信可能

SYSTEM SELECT

スイッチ

HDMI出力

SDI出力

IPストリーミング

オーディオストリーミング

解像度

フレーム

レート

解像度

フレーム

レート

解像度

フレーム

レート

メインストリーム

サブストリーム

ビデオエンコーダー

Rate H.264 (kbps) / H.265(kbps)/ MJPEG(Qfactor)

オーディオエンコーダー

サンプリング

周波数

(kHz)

Rate

 (kbps)

MIN Default MAX
8 1920 x 1080 59.94p 1920 x 1080 59.94p 1920 x 1080 59.94p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
0 or A,B,C,D 1920 x 1080 60p 1920 x 1080 60p 1920 x 1080 60p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
1 1920 x 1080 50p 1920 x 1080 50p 1920 x 1080 50p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
6 1920 x 1080 29.97p 1920 x 1080 29.97p 1920 x 1080 29.97p   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   456 / 90 / 1 1792 / 896 / 80
1024 x 576   256 / 64 / 1 1152 / 576 / 80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※1 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
4 1920 x 1080 30p 1920 x 1080 30p 1920 x 1080 30p   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   456 / 90 / 1 1792 / 896 / 80
1024 x 576   256 / 64 / 1 1152 / 576 / 80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※1 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
E 1920 x 1080 25p 1920 x 1080 25p 1920 x 1080 25p   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   456 / 90 / 1 1792 / 896 / 80
1024 x 576   256 / 64 / 1 1152 / 576 / 80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※1 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
7 1920 x 1080 59.94i 1920 x 1080 59.94i 1920 x 1080 59.94i   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
2 1920 x 1080 60i 1920 x 1080 60i 1920 x 1080 60i   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
3 1920 x 1080 50i 1920 x 1080 50i 1920 x 1080 50i   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
9 1280 x 720 59.94p 1280 x 720 59.94p 1920 x 1080 59.94p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
5 1280 x 720 60p 1280 x 720 60p 1920 x 1080 60p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
F 1280 x 720 50p 1280 x 720 50p 1920 x 1080 50p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※1 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170

※1 メインストリームが“3840 x 2160”の場合は、サブストリームは“640 x 360”となります。



■ 配信可能な「ライブストリーミング設定」の組み合わせ / [ビデオフォーマット]項目が“60Hz”または“50Hz”のとき

  “60Hz”に設定したとき “50Hz”に設定したとき

SYSTEM SELECT

スイッチ

HDMI出力 SDI出力 HDMI出力 SDI出力
解像度 フレームレート 解像度 フレームレート 解像度 フレームレート 解像度 フレームレート
0、1、4、6、8、A、B、C、D、E 1920 x 1080 60p 1920 x 1080 60p 1920 x 1080 50p 1920 x 1080 50p
2、3、7 60i 60i 50i 50i
5、9、F 1280 x 720 60p 1280 x 720 60p 1280 x 720 50p 1280 x 720 50p

ストリーミングプロトコル NDI|HX と SRTに対応し、IP伝送機能を強化しました。

高効率、低帯域幅でのIP伝送を実現できる NDI|HXプロトコルの対応に加え、パケットロス や ネットワーク遅延を軽減し、通信品質の向上を可能にする SRTプロトコルにも対応することで、IP伝送機能を強化し、高品質で安定したライブストリーミングを実現します。

※ NDI|HXは、KY-PZ200Nに標準搭載されています。KY-PZ200は対応していません。

■ NDIとは?

  NewTek社が開発した高品質で低遅延のIPビデオ伝送規格です。

  本機には、高効率で低帯域幅のNDI|HXを標準搭載しており、外部機器のコンバーターを必要とせずに配信できます。



■ SRTとは?

  Haivision社が開発した画像伝送プロトコル、SRT(Secure Reliable Transport)は、映像ストリームを暗号化してコンテンツを保護する安全性(Secure)、パケット再送機能ARQ(Automatic Repeat reQuest) と FEC前方誤り訂正機能(Forward Error Correction)による、伝送の確実性(Reliable)、そして、クラウドやIPTV、企業間通信や外部モニタへの出力など、さまざまな機器間のネットワーク接続(Transport)。それらが連携することで、機能が発揮する低遅延で信頼性が高いプロトコルです。


スマートフォン、タブレット端末、パソコンなどからWebブラウザにアクセスして、ライブ映像の確認とカメラをリモート操作することができます。さらに、アイリス や フォーカス、シャッタースピードなどの詳細設定を遠隔地からモニタリングしながらリモート制御することもできます。


ストリーミングに重畳されたNTPを基にしたVITC(Vertical Interval Time Code)により、ネットワーク経由で複数台のカメラを同期させることが可能で、マルチカメラ撮影での各カメラの同期が重要なコンサート、スポーツなどのストリーミング配信 や 映像制作におけるミキシング作業時の利便性が向上します。


同一のLAN上に接続されたライブプロダクションスイッチャー 「CONNECTED CAM STUDIO」 にて、カメラの自動検出が可能です。




KY-PZ200N / KY-PZ200 主な仕様

  KY-PZ200N KY-PZ200
一般部
電圧 DC12V(ACアダプター使用時)、DC37~57V(PoE給電時)
PoE給電 IEEE802.3af 準拠
消費電流 0.65A(ACアダプター使用時)、0.19A(PoE給電時) ※設定が工場出荷の場合

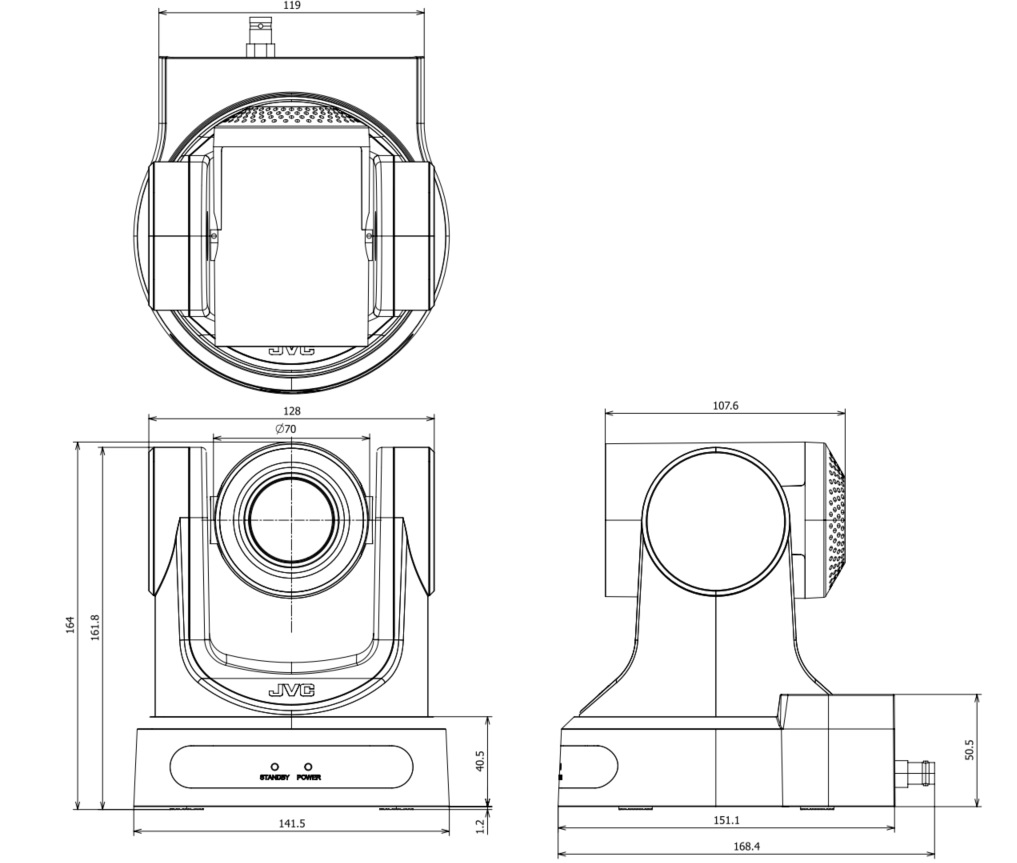

外形寸法 幅141.5x 高さ 164 x 奥行 168.4mm
質量 約1.5Kg
許容温度 0℃~40℃(動作)、-20℃~50℃(保存)
許容湿度 30%RH~80%RH(結露なきこと)
レンズ部
レンズ F1.8~F2.8、f=4.4~88.5mm
(35mm判換算 : 約30.2~606.9mm)
光学ズーム 20倍
水平画角 60.7°(Wide端 )~ 3.36°(Tele端 )
垂直画角 34.1°(Wide端 )~ 1.89°(Tele端 )
デジタルズーム OFF、2倍、4倍、8倍、16倍
カメラ部
撮像素子 1/2.8型プログレッシブCMOS、最大有効画素 : 207万画素
同期方式 内部同期(内蔵SSG)
ゲイン 0、3、6、9、12、15、18、21、24、27、30、33、36、42、45、48dB
電子シャッター 1/30~1/10000
ホワイトバランス AUTO、屋内、屋外、ワンプッシュ、MANUAL
逆光補正 〇(OFF、ON)
DNR(デジタルノイズリダクション) 3Dデジタルノイズリダクション(OFF、1~8、AUTO)
フリッカー補正 OFF、50Hz、60Hz
H & V反転
画像フリーズ
プリセットポジション 最大255
プリセット精度 0.1°
LED 電源、スタンバイ
MENU表示言語 8ヶ国語(日本語、英語、中国語、ロシア語、フランス語、スペイン語、イタリア語、ドイツ語)
回転機構部
水平(パン)動作範囲 ±170°
垂直(チルト)動作範囲 -30°~+90°
水平(パン)動作スピード 1.7°~100°/s
垂直(チルト)動作スピード 1.7°~69.9°/s

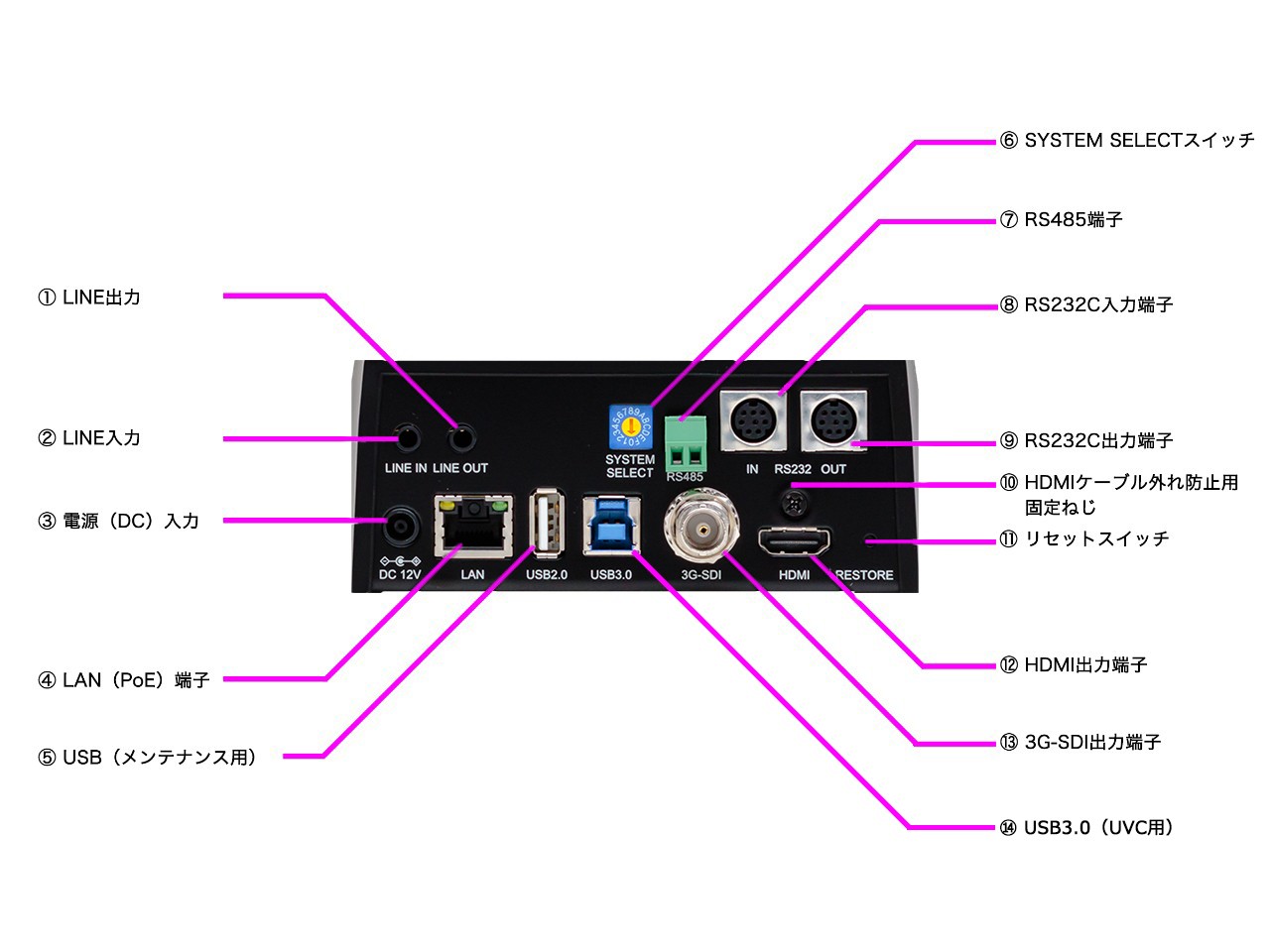

端子部
電源入力 DC12V(添付ACアダプター専用)
HDMI出力 HDMI TypeA x1
SDI出力 BNC(不平衡) x1、720p / 1080i / 1080p、音声重畳
(3G-SDI : SMPTE ST424準拠、HD-SDI : SMPTE ST292準拠)
LINE入力 φ3.5mm ステレオミニジャック x1
LINE出力 φ3.5mm ステレオミニジャック x1
USB USB-Aタイプ x1(USB 2.0)※メンテナンス用
USB-Bタイプ x1(USB3.0)※UVC用
LAN

RJ-45 x1

PoE給電 : DC37V~57V

RS485 2pin Phoenix Port x1
RS232C IN 8pin Mini DIN x1
RS232C OUT 8pin Mini DIN x1
映像部
ビデオ圧縮形式 H.264 / H.265 / MJPEG
 画像解像度 1920x1080 / 60p、59.94p、50p、30p、29.97p、25p、60i、59.94i、50i
1280x720 / 60p、59.94p、50p
ネットワーク部
ネットワーク 10BASE-T / 100BASE-TX / 1000BASE-T(RJ45コネクター)
ビデオストリーミング メインストリーム、サブストリーム
メインストリーム解像度 1920x1080、1280x720、1024x576、720x480、720x408、640x480、640x360
サブストリーム解像度 720x480、720x408、640x480、640x360、480x320、320x240
ビデオビットレート 32kbps~61140kbps
ビットレートタイプ CBR、VBR
フレームレート 60p、59.94p、50p、30p、29.97p、25p
オーディオ圧縮形式 AAC(96kbps、128kbps)
プロトコル形式 コントロール:スタンダード、NDI|HX コントロール:スタンダード
ストリーミング:RTSP/RTP、RTMP/RTMPS、SRT、Multicast、NDI|HX ストリーミング:RTSP/RTP、RTMP/RTMPS、SRT、Multicast
  ※配信可能な解像度、フレームレート、ビットレートは選択される設定条件によって異なります。
付属アクセサリー
付属品 ACアダプター、電源コード、RS232Cケーブル、リモコン、天井取付金具セット、
ねじ(M3 x6本)、ねじ(1/4" x1本)、JVCロゴラベル(天井取付時用)、レンズキャップ

・HDMI、HDMIロゴ および High-Definition Multimedia Interfaceは、HDMI Licensing,LLCの商標 もしくは 米国および その他の国における登録商標です。

・NDIは、米国およびその他の国におけるVizrt Groupの商標または、登録商標です。



※ 本機の仕様 および 外観は、改善のため予告なく変更することがあります。

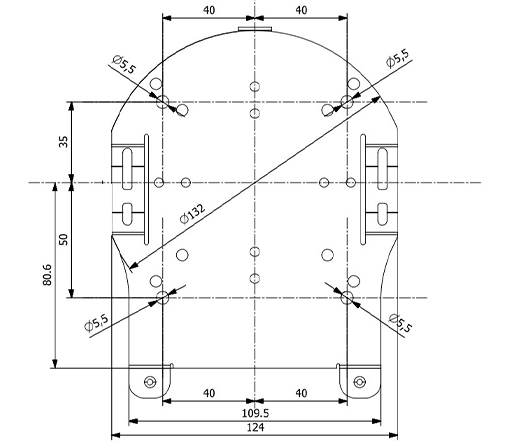

■ 天井取付金具(付属品)

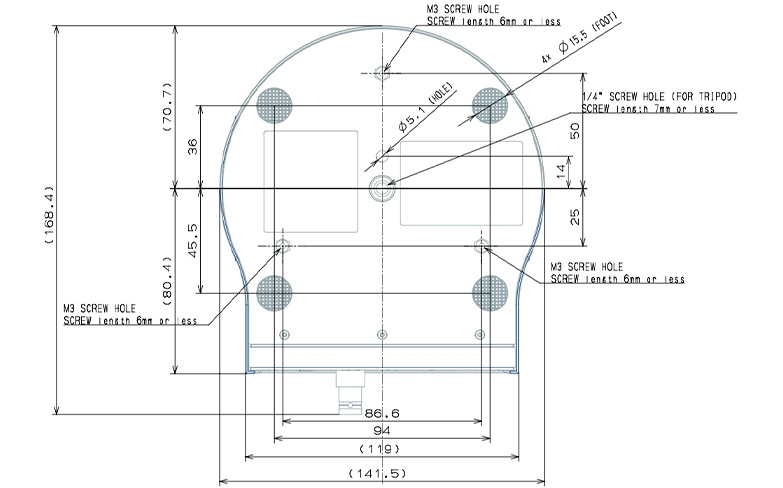

■ カメラ本体の底面部

※ 本機の仕様 および 外観は、改善のため予告なく変更することがあります。
