D-ILA プロジェクター
DLA-VS3000
レーザー光源搭載 小型ネイティブ4Kプロジェクター
×
D-ILA プロジェクター
DLA-VS3000
オープン価格※
※オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
当社独自のレーザー光源技術「BLU-Escent」を採用し、高輝度かつ高信頼性を実現
光源にブルーレーザーダイオードを採用した独自の光源技術 「BLU-Escent」を搭載。複数のレーザーダイオードを用いた光源は、ランプのように突然消灯するリスクも少なく安心して使用できます。光源寿命は20,000時間以上※を達成、1⽇8時間の使⽤でも約7年間の運⽤が可能で、ランプ交換作業などによるメンテナンスコストを低減します。
※使⽤環境により異なります。

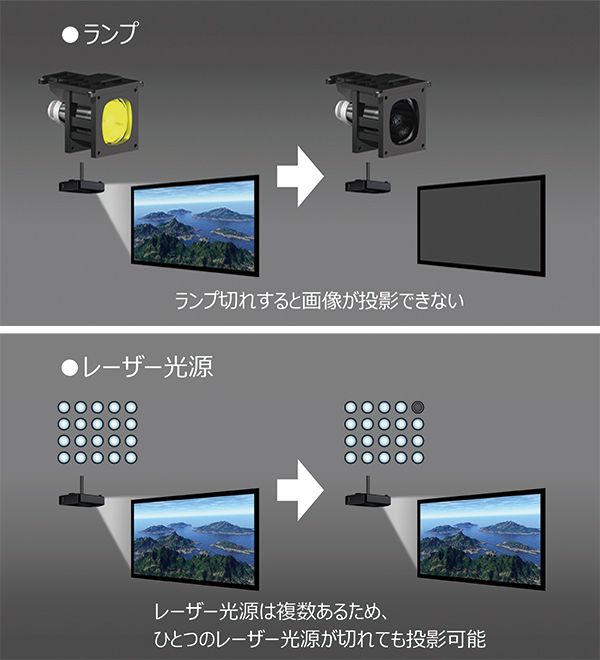

＜複数レーザー光源の発光イメージ＞
光源の明るさを一定に保つ「輝度一定モード」を搭載
プロジェクター内部に設けた専用センサーにより、光源の明るさを一定に保つ「輝度一定モード」を搭載。業務用途として長期間にわたる使用においても調光作業を低減します。さらに、調光は明るさを20％～100％までの間において、162段階に細かく調整が可能。「輝度一定モード」と組み合わせて一定の明るさを保った視聴ができるだけでなく、複数画面のマルチプロジェクション利用時にはプロジェクターの明るさの個体差を正確に調整できます。

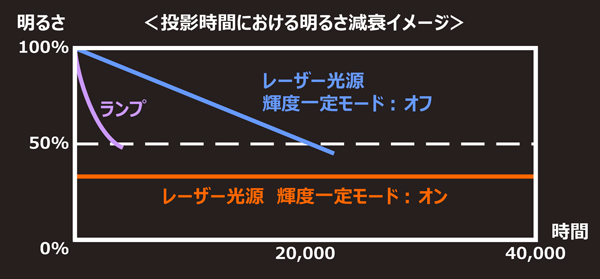

＜投影時間における明るさ減衰イメージ＞
※使用環境や使用状況により異なります。

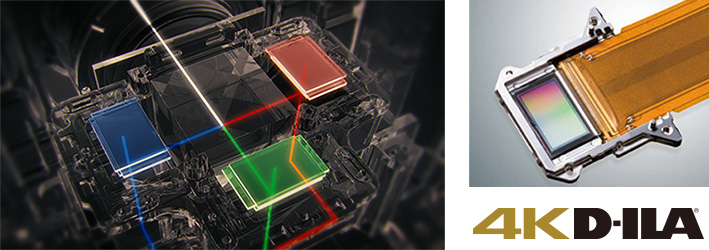

進化した0.69型ネイティブ4K「D-ILA」デバイスと新開発ネイティブ4Kデバイス用デジタルドライバーLSIを搭載
進化し続けるD-ILA。そのプロジェクションデバイスはプロジェクターの心臓とも言える部分です。DLA-VS3000には、独自の高精細・高密度化技術により画素ピッチ3.8μmを実現した0.69型ネイティブ4K「D-ILA」デバイスを搭載。フルハイビジョンの4倍を超える約880万画素（水平4096×垂直2160 画素）の高精細表示を実現します。また、垂直配向技術や平坦化技術により、光の散乱や回析などの異常光を抑えることで高いコントラストを実現。狭ピッチ画素プロセスにより大画面でも格子が見えにくく、4Kネイティブによる滑らかかつ高精細な映像表現が可能です。
⾼コントラスト⽐15,000:1による⾼画質を実現
「D-ILAデバイス」と新光学エンジンによって⾼コントラスト⽐15,000:1を実現。漆⿊まで映し出す幅広いダイナミックレンジを持ち、豊かな臨場感と没⼊感を与えます。
DLA-VS3000
一般的なプロジェクター
なめらかな映像表現を実現するフルスペック4K、120Hz入力に対応
DisplayPortを2系統備え、1系統の利⽤で4K60Hzの⼊⼒を可能にします。2系統を⽤いれば4K120Hzの映像⼊⼒に対応し、動きの早い映像をより滑らか且つ低遅延で再現します。
＜60Hz 表示イメージ＞
＜120Hz 表示イメージ＞

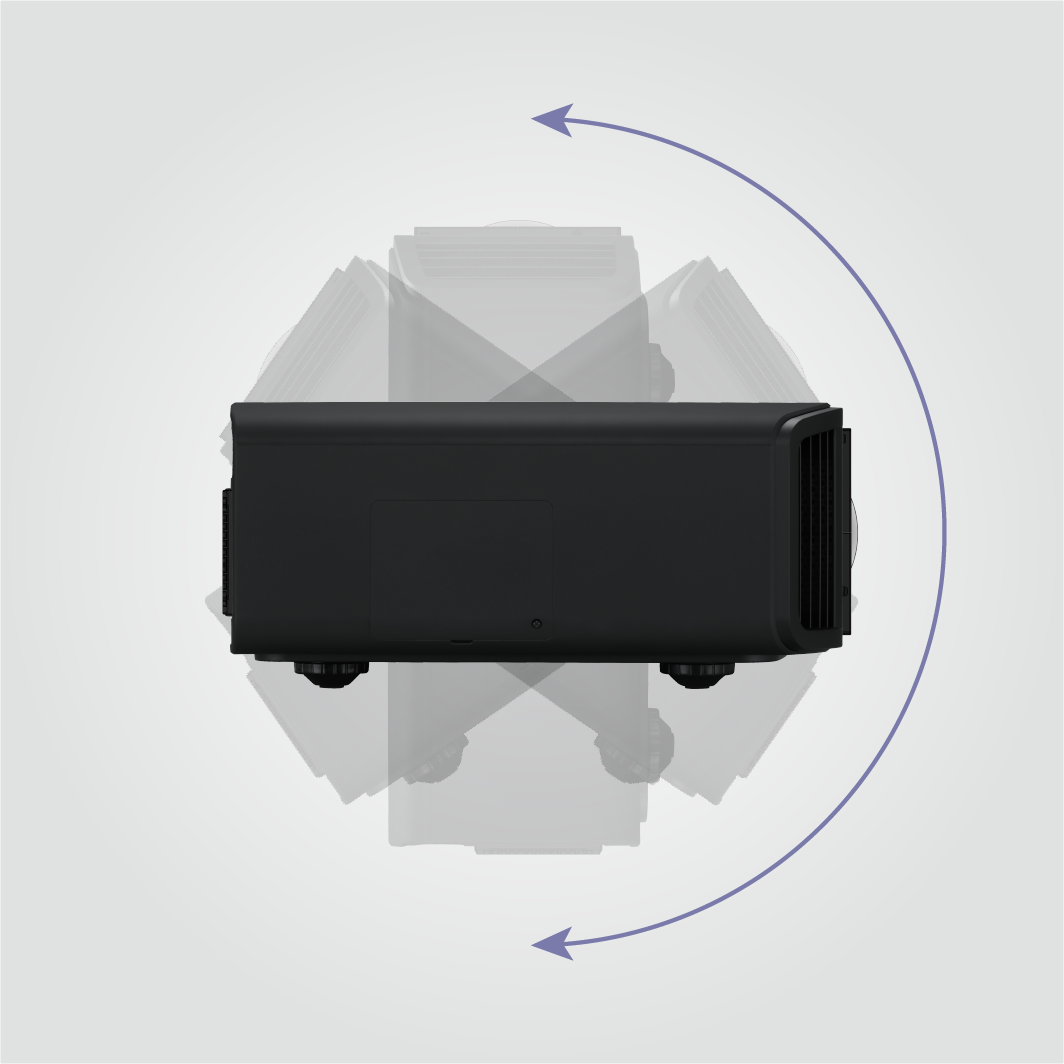

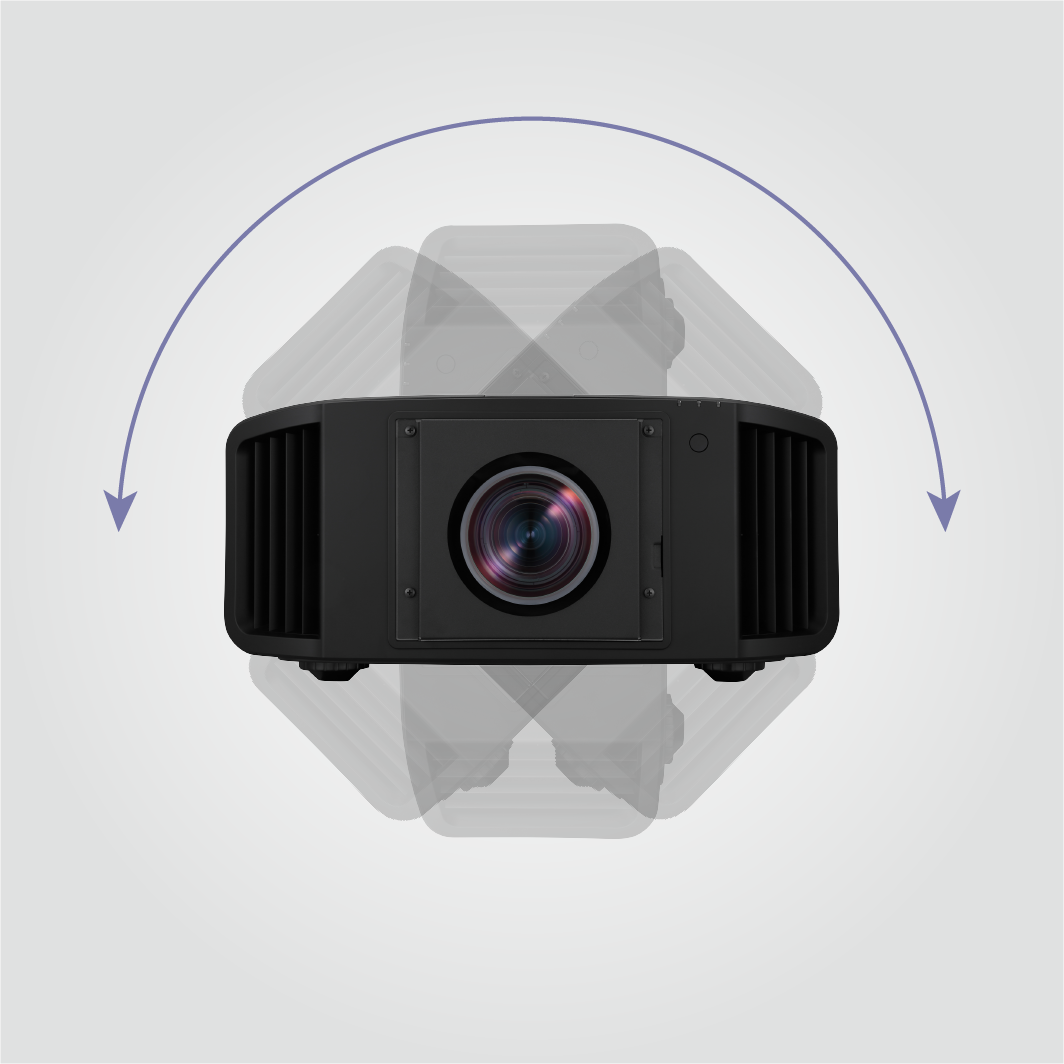

ポートレートモード（縦長の映像表示）にも対応した自由度の高い設置性
レーザー光源の搭載によりプロジェクターの姿勢を選ばず設置が可能です。天井や床への投写や、プロジェクターを縦向きに設置するポートレートモード（縦⻑の映像表⽰）にも対応し、様々な⽤途での使⽤が可能です。
設置性を⾼める電動レンズシフトに対応 (オプション)
投写位置を容易に設定できる電動レンズシフトユニットに対応。 シフト可能範囲は、最⼤上下±100%、左右±40%です。また、設置後の経年変化を軽減させるロック機構を搭載しています。
その他の特長
- 120Hzに対応した動画改善技術「Clear Motion Drive」により、動画ボケを低減
- 11×11分割、1/8画素単位で微妙な調整が可能な画素調整を搭載
- 12bitガンマ補正を備えた6軸カラーマネジメント機能を搭載し、微妙な⾊合いの調整が可能
- ユーザーにて調整可能なガンマプリセットを標準装備
- LAN/RS-232C制御端⼦を装備し、ネットワーク制御や遠隔操作が可能
- USBメモリによるファームウェアのアップデートが可能
- モーションベースに対応した堅牢なシャーシデザインを採⽤
DLA－VS3000 用途例
DLA－VS3000 主な仕様
| モデル | DLA-VS3000 | |
|---|---|---|
| 表示パネル／サイズ | D-ILA 素子 0.69 型 4K D-ILA（4096×2160 画素）×3 枚 | |
| 光源 | レーザーダイオード | |
| レンズ | 別売オプション | |
| 対応画面サイズ | 約60～300 型（アスペクト比 17:9） | |
| コントラスト比※1 | 15,000：1（ネイティブ） | |
| 明るさ※1 | 1600 lm | |
| 表示解像度 | 4096×2160 画素 | |

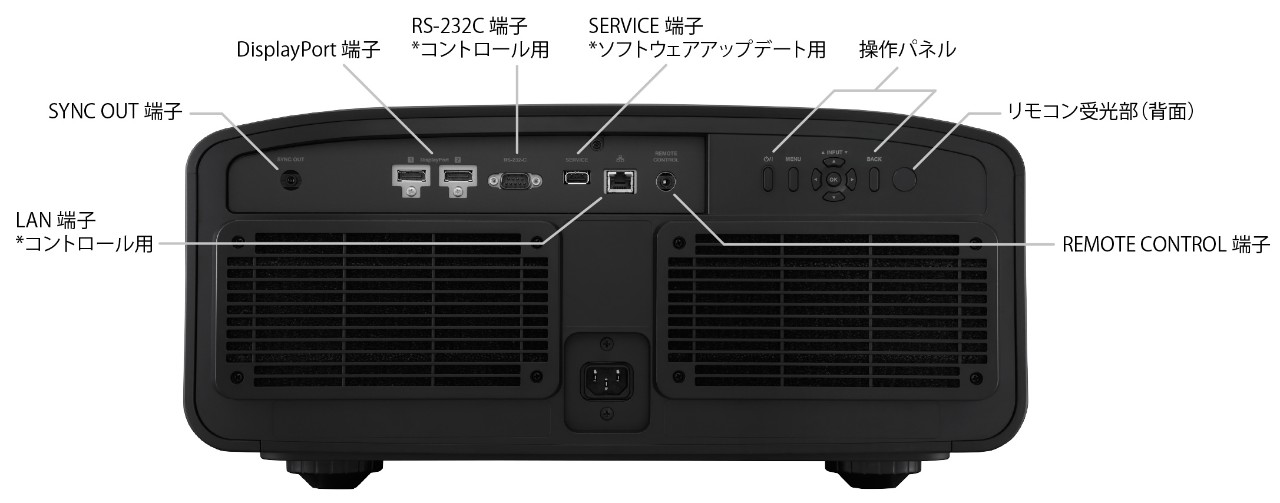

| 入力端子 | DisplayPort 入力 | DisplayPort 1.2a、20 ピン（オス）×2 |
| 出力端子 | SYNC OUT | ミニジャック、TTL 出力×1 |
| 制御端子 | RS-232C 端子 | 1 系統、D-sub 9 ピン（オス）×1 |
| Remote 端子 | ステレオミニジャック（リモコン）×1 | |
| LAN 端子 | 1 系統、RJ-45 プラグ、10BASE-T/100BASE-TX x 1 | |
| サービス端子※2 | SERVICE | USB Type A x 1 |
| 入力信号 | 4096×2160, 3840×2160, 2560×1600, 2048×1536, 1920×1200, 1600×1200, 2048×1080, 1920×1080, 640×480 | |
| 使用電源 | AC 100 V、50 Hz/60 Hz | |
| 消費電力 | 440 W（待機時：1.5 W） | |
| 使用環境 | 温度：5°C～35°C、湿度：20 %～80 %（非結露）、保存温度：-10°C～60°C | |
| 設置高度 | 2,000 m 以下 | |

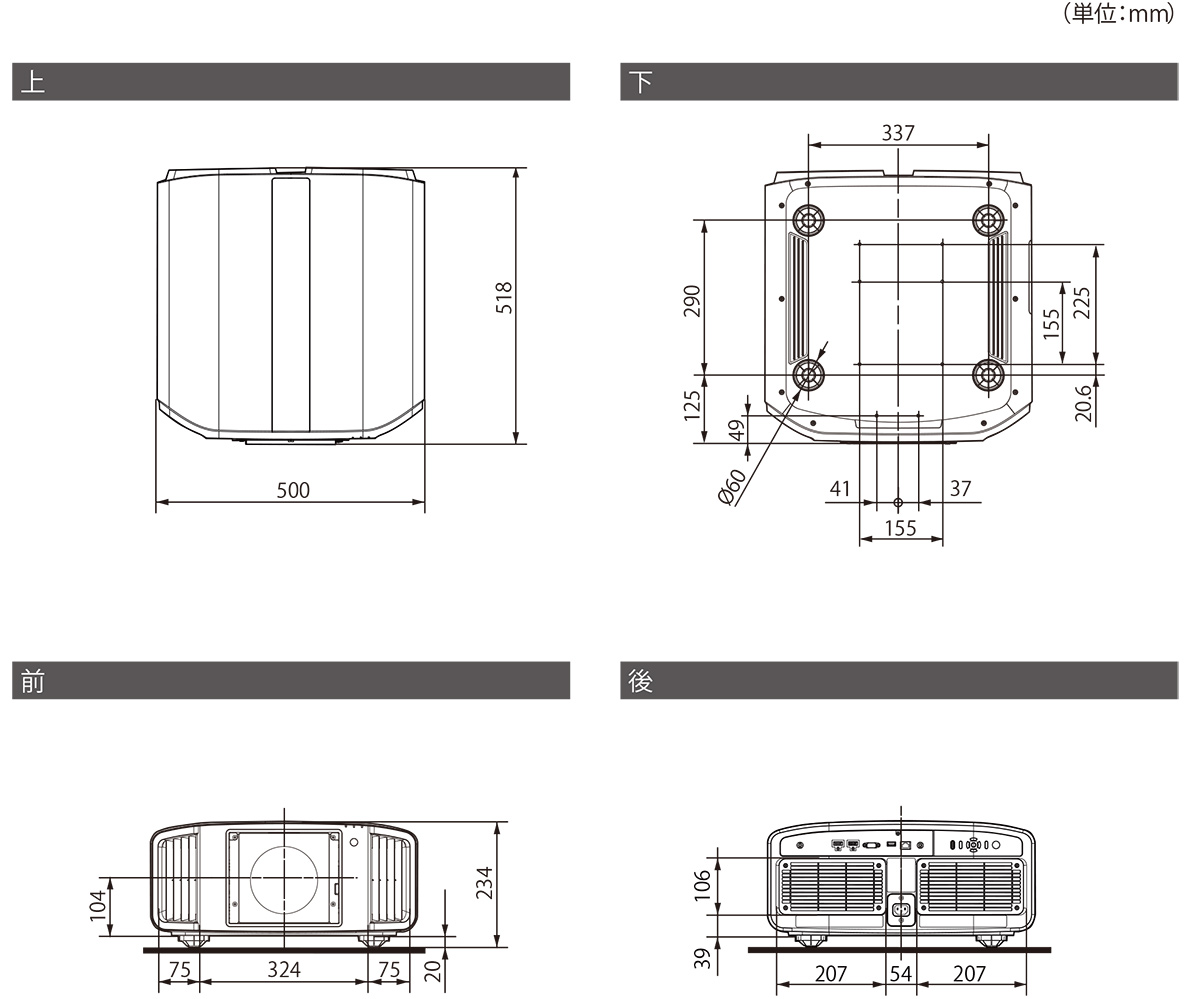

| 外形寸法（横幅×高さ×奥行） | 500 mm × 234 mm × 518 mm（ フット含む） | |
| 質量 | 22.5 kg | |
※1：出荷時における本製品全体の平均的な値を示しています。
※2：ファームウェアアップデート用
投写画面サイズ（17：9） | 投写距離（m） | |||||
|---|---|---|---|---|---|---|
| GL-MZ4009SZ | GL-MZ4014SZ | |||||
| 型 | 幅(mm) | 高さ(mm) | ワイド端 | テレ端 | ワイド端 | テレ端 |
| 60 | 1,348 | 711 | 1.22 | 1.74 | 1.66 | 3.43 |
| 70 | 1,573 | 829 | 1.44 | 2.04 | 1.96 | 4.02 |
| 80 | 1,797 | 948 | 1.65 | 2.34 | 2.25 | 4.60 |
| 90 | 2,022 | 1,066 | 1.87 | 2.65 | 2.54 | 5.19 |
| 100 | 2,247 | 1,185 | 2.08 | 2.95 | 2.83 | 5.77 |
| 110 | 2,471 | 1,303 | 2.30 | 3.25 | 3.12 | 6.36 |
| 120 | 2,696 | 1,422 | 2.52 | 3.55 | 3.41 | 6.94 |
| 130 | 2,921 | 1,540 | 2.73 | 3.85 | 3.70 | 7.53 |
| 140 | 3,145 | 1,659 | 2.95 | 4.15 | 3.99 | 8.11 |
| 150 | 3,370 | 1,777 | 3.16 | 4.46 | 4.28 | 8.70 |
| 160 | 3,595 | 1,896 | 3.38 | 4.76 | 4.58 | 9.28 |
| 170 | 3,819 | 2,014 | 3.59 | 5.06 | 4.87 | 9.87 |
| 180 | 4,044 | 2,133 | 3.81 | 5.36 | 5.16 | 10.45 |
| 190 | 4,269 | 2,251 | 4.02 | 5.66 | 5.45 | 11.04 |
| 200 | 4,493 | 2,370 | 4.24 | 5.96 | 5.74 | 11.62 |
| 210 | 4,718 | 2,488 | 4.45 | 6.26 | 6.03 | 12.21 |
| 220 | 4,943 | 2,607 | 4.67 | 6.57 | 6.32 | 12.79 |
| 230 | 5,168 | 2,725 | 4.88 | 6.87 | 6.61 | 13.38 |
| 240 | 5,392 | 2,844 | 5.10 | 7.17 | 6.90 | 13.96 |
| 250 | 5,617 | 2,962 | 5.32 | 7.47 | 7.19 | 14.55 |
| 260 | 5,842 | 3,080 | 5.53 | 7.77 | 7.49 | 15.13 |
| 270 | 6,066 | 3,199 | 5.75 | 8.07 | 7.78 | 15.72 |
| 280 | 6,291 | 3,317 | 5.96 | 8.37 | 8.07 | 16.31 |
| 290 | 6,516 | 3,436 | 6.18 | 8.68 | 8.36 | 16.89 |
| 300 | 6,740 | 3,554 | 6.39 | 8.98 | 8.65 | 17.48 |
投写画面サイズ（16：9） | 投写距離（m） | |||||
|---|---|---|---|---|---|---|
| GL-MZ4009SZ | GL-MZ4014SZ | |||||
| 型 | 幅（mm） | 高さ（mm） | ワイド端 | テレ端 | ワイド端 | テレ端 |
| 60 | 1,328 | 747 | 1.29 | 1.83 | 1.75 | 3.61 |
| 70 | 1,550 | 872 | 1.52 | 2.15 | 2.06 | 4.23 |
| 80 | 1,771 | 996 | 1.74 | 2.47 | 2.37 | 4.84 |
| 90 | 1,992 | 1,121 | 1.97 | 2.78 | 2.67 | 5.46 |
| 100 | 2,214 | 1,245 | 2.19 | 3.10 | 2.98 | 6.07 |
| 110 | 2,435 | 1,370 | 2.42 | 3.42 | 3.28 | 6.69 |
| 120 | 2,657 | 1,494 | 2.65 | 3.74 | 3.59 | 7.30 |
| 130 | 2,878 | 1,619 | 2.87 | 4.05 | 3.90 | 7.92 |
| 140 | 3,099 | 1,743 | 3.10 | 4.37 | 4.20 | 8.53 |
| 150 | 3,321 | 1,868 | 3.33 | 4.69 | 4.51 | 9.15 |
| 160 | 3,542 | 1,992 | 3.55 | 5.00 | 4.81 | 9.76 |
| 170 | 3,763 | 2,117 | 3.78 | 5.32 | 5.12 | 10.38 |
| 180 | 3,985 | 2,241 | 4.01 | 5.64 | 5.43 | 10.99 |
| 190 | 4,206 | 2,366 | 4.23 | 5.95 | 5.73 | 11.61 |
| 200 | 4,428 | 2,491 | 4.46 | 6.27 | 6.04 | 12.22 |
| 210 | 4,649 | 2,615 | 4.69 | 6.59 | 6.34 | 12.84 |
| 220 | 4,870 | 2,740 | 4.91 | 6.90 | 6.65 | 13.45 |
| 230 | 5,092 | 2,864 | 5.14 | 7.22 | 6.95 | 14.07 |
| 240 | 5,313 | 2,989 | 5.36 | 7.54 | 7.26 | 14.68 |
| 250 | 5,535 | 3,113 | 5.59 | 7.85 | 7.57 | 15.30 |
| 260 | 5,756 | 3,238 | 5.82 | 8.17 | 7.87 | 15.91 |
| 270 | 5,977 | 3,362 | 6.04 | 8.49 | 8.18 | 16.53 |
| 280 | 6,199 | 3,487 | 6.27 | 8.81 | 8.48 | 17.14 |
※投写距離表は設計値であり±5％の誤差が生じることがあります。
Single - DP1 - DP2
| Original | Input Signal | |||||||||
| Designation | Resolution | Projector Terminal for Connection | Resolution | fh [kHz] | fv [Hz] | dot CLK [MHz] | Total No. of Dots [dot] | Total No. of Lines [line] | No. of Effective Dots [dot] | No. of Effective Lines [line] |
| VGA | 640x480 | [DP 1] / [DP 2] | 640x480 | 31.469 | 59.940 | 25.18 | 800 | 525 | 640 | 480 |
| 1080p | 1920x1080 | 1920x1080 | 56.250 | 50.000 | 148.50 | 2640 | 1125 | 1920 | 1080 | |
| 67.433 | 59.940 | 148.35 | 2200 | 1125 | 1920 | 1080 | ||||
| 67.500 | 60.000 | 148.50 | 2200 | 1125 | 1920 | 1080 | ||||
| 2K | 2048x1080 | 2048x1080 | 56.250 | 50.000 | 148.50 | 2640 | 1125 | 2048 | 1080 | |
| 67.433 | 59.940 | 148.35 | 2200 | 1125 | 2048 | 1080 | ||||
| 67.500 | 60.000 | 148.50 | 2200 | 1125 | 2048 | 1080 | ||||
| UXGA | 1600x1200 | 1600x1200 | 75.000 | 60.000 | 162.00 | 2160 | 1250 | 1600 | 1200 | |
| WUXGA | 1920x1200 | 1920x1200 | 74.556 | 59.885 | 193.25 | 2592 | 1245 | 1920 | 1200 | |
| QXGA | 2048x1536 | 2048x1536 | 95.446 | 59.954 | 267.25 | 2800 | 1592 | 2048 | 1536 | |
| WQXGA | 2560x1600 | 2560x1600 | 99.458 | 59.987 | 348.50 | 3504 | 1658 | 2560 | 1600 | |
| 4K | 3840x2160 | 3840x2160 | 53.946 | 23.976 | 296.70 | 5500 | 2250 | 3840 | 2160 | |
| 54.000 | 24.000 | 297.00 | 5500 | 2250 | 3840 | 2160 | ||||
| 56.250 | 25.000 | 297.00 | 5280 | 2250 | 3840 | 2160 | ||||
| 67.433 | 29.970 | 296.70 | 4400 | 2250 | 3840 | 2160 | ||||
| 67.500 | 30.000 | 297.00 | 4400 | 2250 | 3840 | 2160 | ||||
| 112.500 | 50.000 | 594.00 | 5280 | 2250 | 3840 | 2160 | ||||
| 134.865 | 59.940 | 593.41 | 4400 | 2250 | 3840 | 2160 | ||||
| 135.000 | 60.000 | 594.00 | 4400 | 2250 | 3840 | 2160 | ||||
| 4096x2160 | 4096x2160 | 53.946 | 23.976 | 296.70 | 5500 | 2250 | 4096 | 2160 | ||
| 54.000 | 24.000 | 297.00 | 5500 | 2250 | 4096 | 2160 | ||||
| 56.250 | 25.000 | 297.00 | 5280 | 2250 | 4096 | 2160 | ||||
| 67.433 | 29.970 | 296.70 | 4400 | 2250 | 4096 | 2160 | ||||
| 67.500 | 30.000 | 297.00 | 4400 | 2250 | 4096 | 2160 | ||||
| 112.500 | 50.000 | 594.00 | 5280 | 2250 | 4096 | 2160 | ||||
| 134.865 | 59.940 | 593.41 | 4400 | 2250 | 4096 | 2160 | ||||
| 135.000 | 60.000 | 594.00 | 4400 | 2250 | 4096 | 2160 | ||||

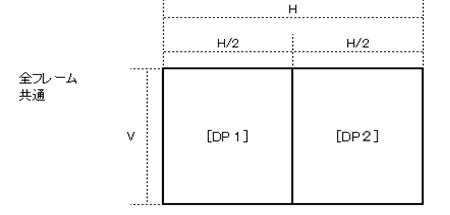

Dual - stripes
| Original | Input Signal | |||||||||
| Designation | Resolution | Projector Terminal for Connection | Resolution | fh [kHz] | fv [Hz] | dot CLK [MHz] | Total No. of Dots [dot] | Total No. of Lines [line] | No. of Effective Dots [dot] | No. of Effective Lines [line] |
| WQXGA | 2560x1600 | [DP 1], [DP 2] | 1280x1600 | 99.458 | 59.987 | 174.25 | 1752 | 1658 | 1280 | 1600 |
| 198.916 | 119.973 | 348.50 | 1752 | 1658 | 1280 | 1600 | ||||
| 4K | 3840x2160 | 1920x2160 | 135.000 | 60.000 | 297.00 | 2200 | 2250 | 1920 | 2160 | |
| 270.000 | 120.000 | 594.00 | 2200 | 2250 | 1920 | 2160 | ||||
| 4096x2160 | 2048x2160 | 112.500 | 50.000 | 297.00 | 2640 | 2250 | 2048 | 2160 | ||
| 135.000 | 60.000 | 297.00 | 2200 | 2250 | 2048 | 2160 | ||||
| 270.000 | 120.000 | 594.00 | 2200 | 2250 | 2048 | 2160 | ||||

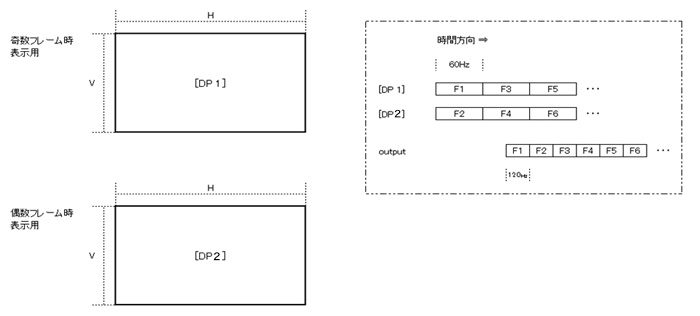

Dual - frame sequential
| Original | Input Signal | |||||||||
| Designation | Resolution | Projector Terminal for Connection | Resolution | fh [kHz] | fv [Hz] | dot CLK [MHz] | Total No. of Dots [dot] | Total No. of Lines [line] | No. of Effective Dots [dot] | No. of Effective Lines [line] |
| WQXGA | 2560x1600 | [DP 1], [DP 2] | 2560x1600 | 99.458 | 59.987 | 348.50 | 3504 | 1658 | 2560 | 1600 |
| 4K | 3840x2160 | 3840x2160 | 134.870 | 59.940 | 593.40 | 4400 | 2250 | 3840 | 2160 | |
| 135.000 | 60.000 | 594.00 | 4400 | 2250 | 3840 | 2160 | ||||
| 4096x2160 | 4096x2160 | 112.500 | 50.000 | 594.00 | 5280 | 2250 | 4096 | 2160 | ||
| 134.870 | 59.940 | 593.40 | 4400 | 2250 | 4096 | 2160 | ||||
| 135.000 | 60.000 | 594.00 | 4400 | 2250 | 4096 | 2160 | ||||
DLA－VS3000 オプション
オプションレンズ
| オプションレンズ |  短焦点ズームレンズ GL-MZ4009SZ （オープン価格） |  ズームレンズ GL-MZ4014SZ （オープン価格） |
|---|---|---|
| 投写比 | 0.94 - 1.30:1 | 1.27 - 2.54:1 |
| ズーム比 | 1.38倍 | 2倍 |
| シフト範囲 | 上下±50%、左右±18% | 上下±100%、左右±40% |
| 投写距離 | 約1.2m～9.0m | 約1.7m～17.5m |
| 質量 | 1.9kg | 2.0kg |
電動レンズシフトユニット PK-MLS01（オープン価格）
- 投写位置を容易に設定できる電動レンズシフトユニットに対応。
- シフト範囲は、最大上下±100％、左右±40％※
- 設置後の経年変化を軽減させるロック機構を搭載。
※オプションレンズ GL-MZ4014SZを使用した場合のシフト範囲です。
キャリブレーションソフトウェア PK-CS1601（オープン価格）
プロジェクターの経年変化により発生する明るさの劣化や色温度のズレを調整します。
※オープン価格の製品はメーカー希望小売価格をさだめていません。
