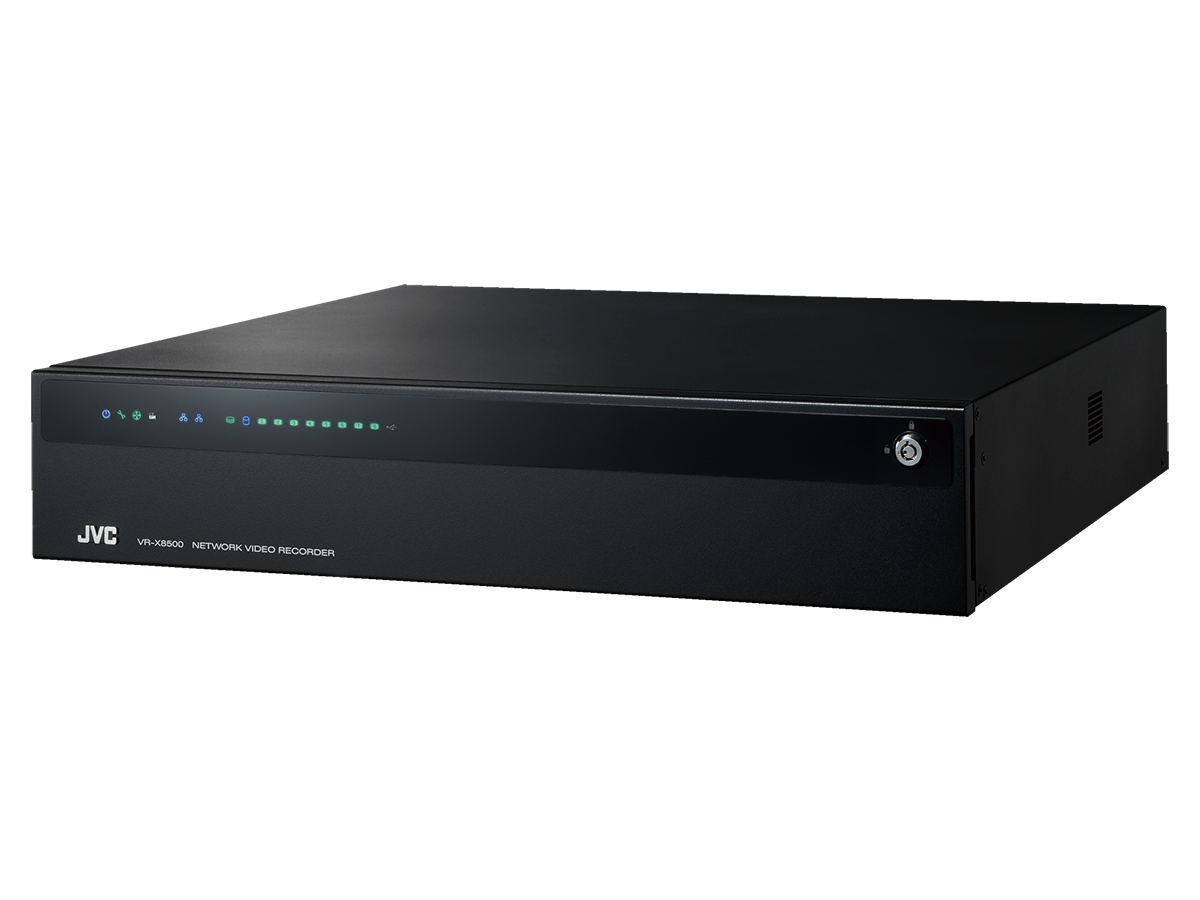

ネットワークビデオレコーダー

VR-X8500

ネットワークビデオレコーダー VR-X8500

ネットワークビデオレコーダー

VR-X8500

オープン価格

カメラ16台

(別売カメラライセンス追加で最大48台)



※オープン価格の製品はメーカー希望小売価格を定めていません。


主な特長

H.265圧縮方式+4K対応。信頼のMilestone XProtect搭載。 運用性・発展性に優れた、先進の監視ソリューションを提案。

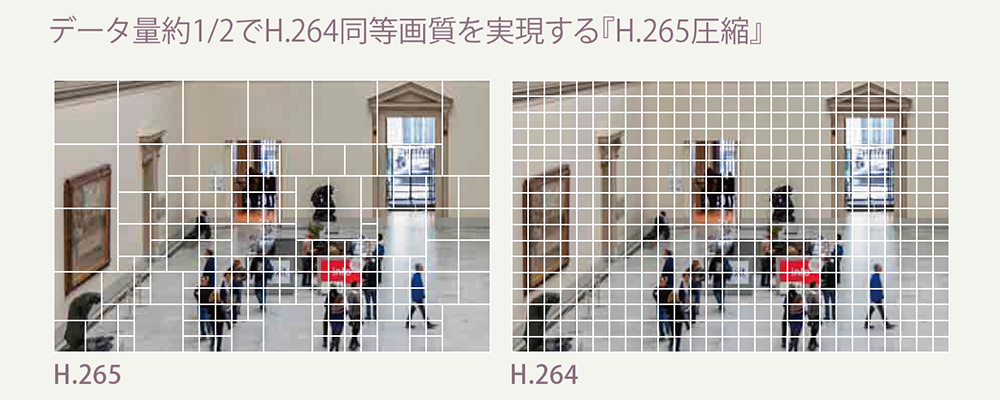

  • H.264の約1/2のデータ量で同等画質が得られるH.265圧縮方式に対応。
    動画や回線の容量を大幅に低減し、さらなる高密度・長時間記録を実現。音声は高音質AACオーディオにも対応し、双方向で記録可能。

  • 4K解像度(3840×2160)に対応し、15ips×2画面、10ips×4画面、5ips×9画面で4K表示が可能。出力はHDMI、DisplayPort、VGAに対応。
  • ネットワークカメラ16台に対応。さらに別売カメラライセンスの追加で最大48台までのカメラ接続が可能。
    H.265ネットワークカメラ「VN-H58シリーズ」接続時は、奥行きのある被写体を縦長画角で記録するコリドール表示に対応。

  • 6TBHDDを標準搭載。さらに別売増設HDDユニットを7台まで追加でき、最大48TBの大容量に対応。

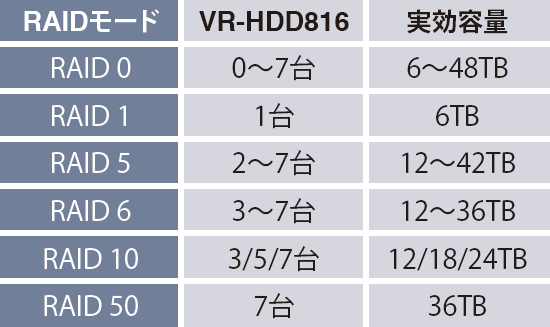

  • 増設HDDユニット追加時、RAID1/5/6/10/50に対応し、万一のHDD障害に備えた耐障害性を向上。さらにホットスワップ、ホットスペアにも対応。
  • 高信頼のマイルストーン社製ビデオ運用ソフト「XProtect Express+」、ビューワーソフト「XProtect SmartClient」を標準搭載。
    音声双方向対応の携帯端末用アプリ「XProtect Mobile(iOS、Android OS)」にも対応。動画/静止画のエクスポートも容易。

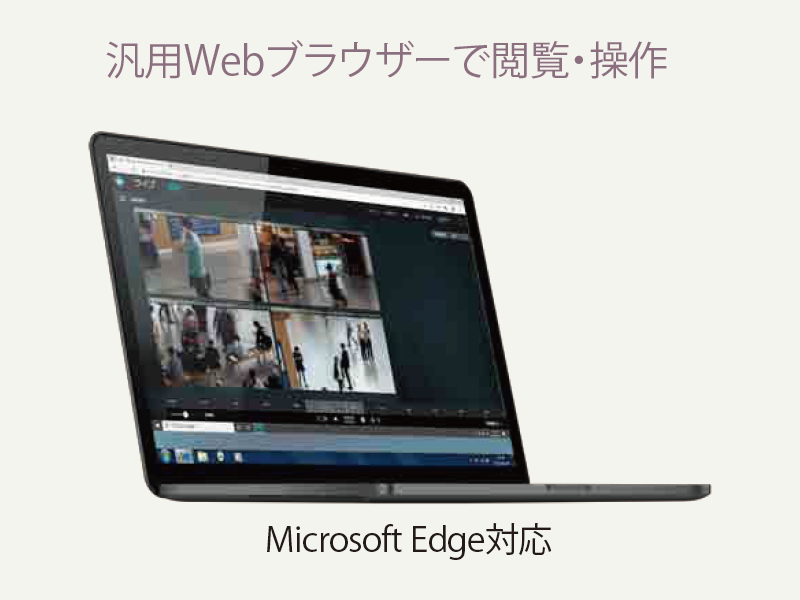

  • 一般的なWebブラウザー「Microsoft Edge」を使用し、ライブ閲覧、再生操作が可能。

  • ネットワーク上のPCから詳細設定が可能。設定内容はPDF形式で出力可能で、バックアップも容易。
  • 停電時にHDDを守る無停電電源装置(UPS)に対応。
  • カメラ入力と配信に対応する2系統のLAN端子装備。
  • 動き検出、アラーム記録、Eメール発報などのセキュリティ機能も充実。
  • 本機最大100台とH.265カメラ「VN-H58シリーズ」最大1600台を一元管理する統合監視ソフト「TZ-TS2000」に対応。
    本機複数台の統合監視が可能なレコーダービューワー「TZ-TS200」も用意。

VR-X8500 主な仕様

接続カメラ台数 16台、最大48台(カメラライセンス追加時)
最大記録/配信性能 4K:12Mbps/30ips×5ch
表示性能 4K:15ips×2ch、10ips×4ch、5ips×9ch
配信クライアント 最大20
圧縮方式 映像:H.265/H.264/JPEG/MPEG-4、音声:G.711μ-Law/AAC
HDD容量 標準6TB(増設時最大48TB)
RAID 1/5/6/10/50(内蔵型HDD増設時)
ホットスワップ 対応(RAID設定時)
ホットスペア 対応(RAID1/5設定時)
操作ロック
画面表示 4/6/9/16/36/64画面、シーケンシャル、全画面
データエクスポート USBメモリ、DVD、BD(独自形式動画、静止画、AVI/MKV動画)
オンスクリーン表示 カメラタイトル、接続状態、録画状態、エラーメッセージ、アラーム
映像検索機能 日時検索、アラーム検索、スマート検索
再生スピード 1/4、1/2、1、2、4、8、16倍、コマ送り(±1フレーム)
SNMP 対応
DDNSホスト名 対応
記録時同時再生
停電復帰記録
タイマー記録
アラーム記録
プリアラーム記録
動き検出
メール通知機能
リモートメンテナンス
構成レポート出力
遠隔設定
ウェブクライアント 対応(Microsoft Edge)
ネットワーク端子 RJ-45×2(1000BASE-T/100BASE-TX)
映像出力端子 HDMI(Ver1.4 Type-A)×1、DisplayPort(Ver1.2)×1、D-sub15pin×1(アナログ)
表示解像度 3840×2160、1920×1080、1600×1200、1280×1024、1280×768、1024×768、コリドール表示(縦長)
マイク入力 3.5mmモノラルミニジャック×1
音声入出力端子 3.5mmステレオミニジャック×各1(入出力ともLchのみ有効)
シリアル端子 USB3.0(フロント×2、リア×4)、USB2.0(リア×2)
電源 AC100V、50Hz/60Hz
消費電力/電流 1.5A以下(参考値:消費電力150W以下)
周囲温度 +5℃〜+40℃
湿度 10%RH〜80%RH(結露なきこと)
外形寸法 幅446.4×高さ88.2×奥行409.3mm(突起部含まず)
質量 約9.0kg(HDD×1)、約14.5kg(HDD×8)
仕上 黒色焼付け塗装(パネル面)
付属品 電源コード、結束バンド×2、簡単ガイド、取扱説明書(設置編)、
キー×2、ラックマウントハンドル(ハンドル、ねじ)×2
動作環境 【Smart Client】
OS:Microsoft® Windows®10Pro(64-bit)
その他ソフトウェア: Microsoft® .Net 4.7.2 Framework、DirectX 11.0以降
ハードウェアアクセラレーション:Intel QuickSyncによるハードウェアアクセラレーションには、IntelQuickSyncに対応した第4世代以降のIntelCPUと、BIOS上でIntelGPUを有効にする必要あり。NVIDIAグラフィックスカードでのデコードは、GPUCapabilityversion6.x(Pascal)以降でサポート。
Browser:Microsoft® Edge Chromium 85(64-bit)
適合カメラ VN-H58/H258R/H258VPR/H158WPR/H557/H657B/H657WPB/H678WPR/H678WPRS/H678WPC/H37B/H137B/H237B/H57B/H157WP/H257/H257VPC/H28/H128WPR/H228/H228VPR/H328/H68/H168WPR/H268R/H268VPR(ONVIF制限有り)、VN-U78/VNU178WPR(ONVIF制限有り)、VN-X35/X235/X235VP、VN-V685/V686B/V686WPB/V686WPC/V25/V225/V225VP、VN-E4B
適合モニター GD-W233/W213L/W193、LM-193B/173B/A192/A172/A152
適合UPS(必須) オムロン:BY80S/BY50FW、ユタカ電機製作所:YEUP-081MASW

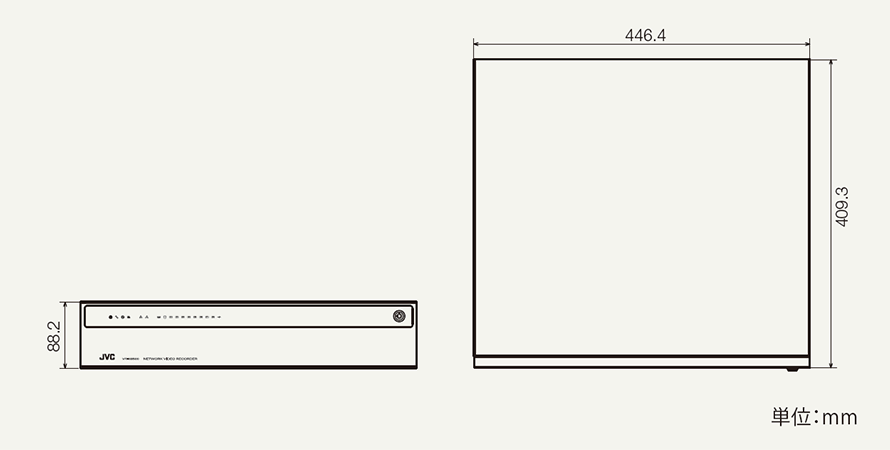

外形寸法図(単位:mm)

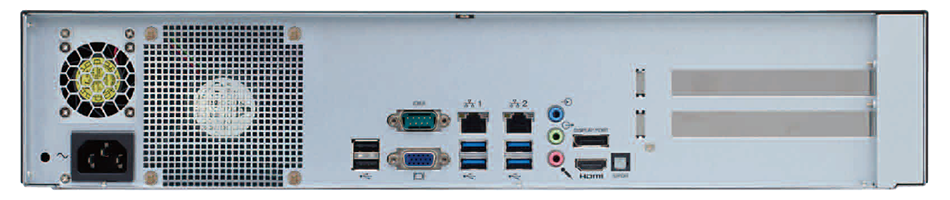

リアパネル

・USB3.0×4:キーボード、マウス、フラッシュメモリーなど ・HDMI出力:ハイスピードHDMI タイプA対応 ・音声入力
・USB2.0×2:キーボード、マウス、フラッシュメモリー、UPSなど ・DisplayPort出力 ・音声出力
・ネットワーク×2 ・VGA出力 ・マイク入力

・USB3.0×4:キーボード、マウス、フラッシュメモリーなど

・USB2.0×2:キーボード、マウス、フラッシュメモリー、UPSなど

・ネットワーク×2 ・HDMI出力:ハイスピードHDMI タイプA対応

・DisplayPort出力

・VGA出力

・音声入力

・音声出力

・マイク入力

 フロントパネル(カバー内)

  ・USB3.0×2:キーボード、マウス、フラッシュメモリーなど

  ・ハードディスクドライブキャリア×8


●仕様・外観は改良のため予告なく変更することがあります。

●カタログと実際の商品の色とは、印刷の関係で多少異なる場合もございます。

●オープン価格の製品は希望小売価格を定めていません。

●この商品は業務用として設計されたものです。専門知識を持った方が操作してください。

●レコーダーに搭載されているHDDは消耗部品であり交換目安は18,000時間です(周囲温度25℃で稼働している場合の目安であり寿命を保証するものではありません)。

●レコーダー動作時の天板上部(1cm)温度が30℃を超えない(推奨25℃以下)ように設置してください。

●停電時の故障を防ぐため、必ずUPS(無停電電源装置)を使用してください。

●時刻記録機能をより正確な時刻で記録するために、時刻サーバー(SNTPサーバーやNTPサーバーなど)のご使用をおすすめします。

●iOSは、米国およびその他の国におけるCisco社の商標または登録商標です。

●Android™はGoogle Inc.の商標および登録商標です。

●XProtectはMilestone Systems A/Sの登録商標です。

●HDMI、HDMIロゴ、およびHigh-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。

●記載されている会社名、製品名は、それぞれ各社の商標、または登録商標です。

●外部からの不正なアクセスを防ぐため、ユーザー名、パスワードを変更し、適切に管理してください。

●本システムの使用の際に撮影された本人が判別できる情報は、「個人情報の保護に関する法律」で定められた「個人情報」に該当する場合があります。

●本システムの使用の際には、プライバシーの保護に配慮してください。

●画像はすべて機能説明のためのイメージです。

関連機器

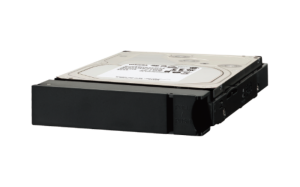

 増設HDDユニット(内蔵型)
