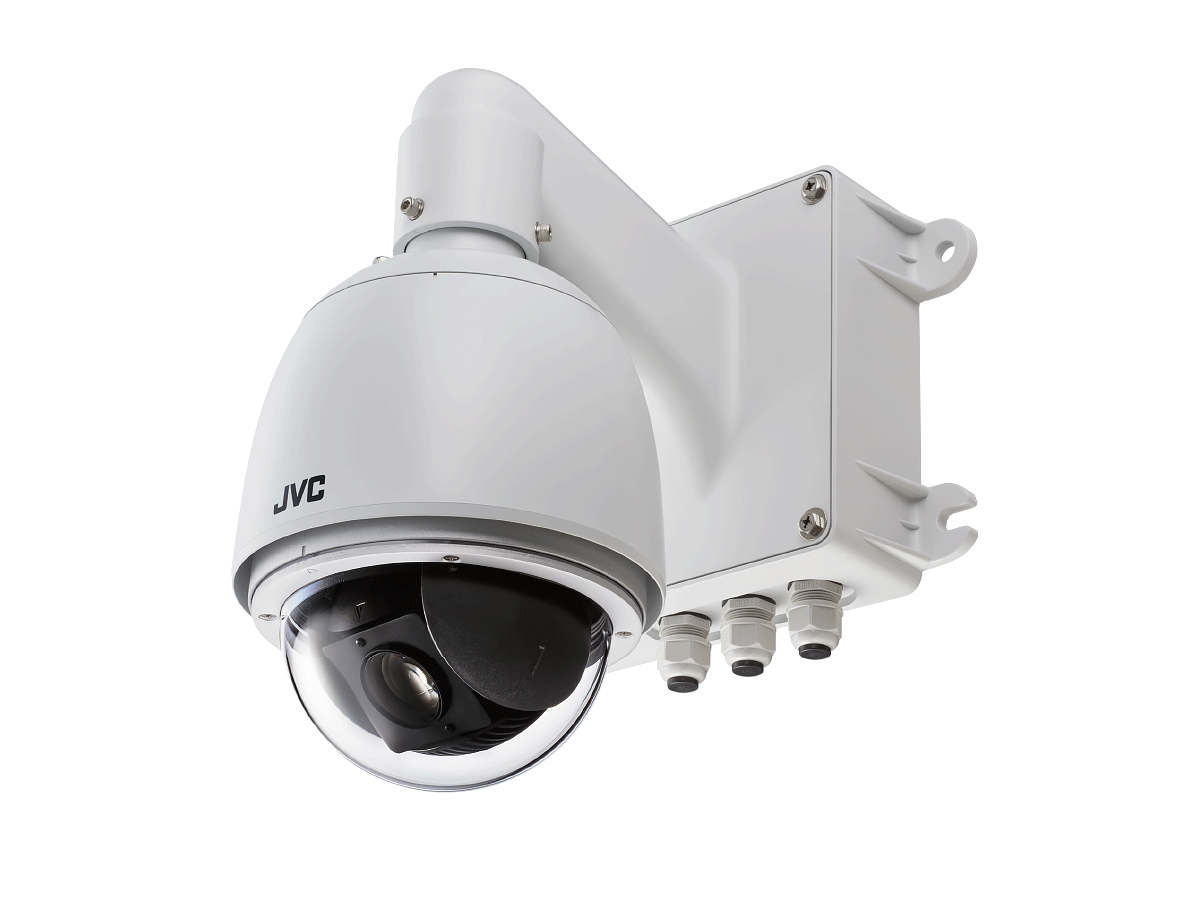

HDネットワークコンビネーションカメラ
VN-H658WP
オープン価格※
屋外対応
※オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
高効率H.265圧縮対応。フルHD/60fpsの見やすい高密度動画。 光学30倍の高精度PTZで、屋内外の要所を鮮明に捉えます。

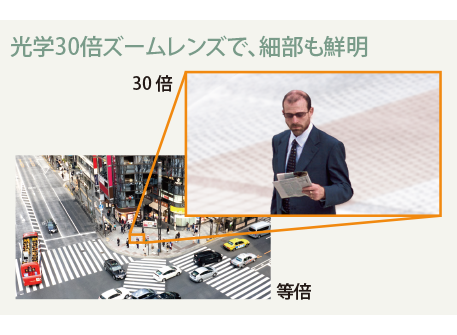

- 光学30倍ズームレンズを搭載。水平/垂直の高速回転台と合わせ、“見たいポイント”を素早く、ピンポイントでキャッチ。最大256のポジションをプリセットでき、自動巡回が可能な『オートパトロール』など、便利な各種オート機能を充実。
- H.264の約2倍の圧縮性能を有するH.265圧縮方式に対応。録画や回線の容量を大幅に低減し、より鮮明な高画質撮影が可能。
- フルHD高解像度に加え、最大60fpsの高フレームレートを実現。動く被写体も見やすい、高密度な滑らか動画で、「交通監視」や「災害監視」などにも最適。
- 異なる圧縮形式・フレームサイズ・ビットレートを適宜組み合わせて、同時に4本までエンコードが可能な「マルチエンコード」に対応。
- 高性能1/2.8型213万画素プログレッシブスキャンCMOSセンサーを採用し、カラー最低被写体照度0.03lx（F1.6、50％出力）の高感度を実現。
- 音声警告・収録が可能な『音声双方向』はもちろん、昼夜連続監視の『デイ＆ナイト』や『逆光補正』機能、動き、妨害、異音などの検出機能、各種アラーム用入出力2系統など、先進のセキュリティ機能を充実。
- microSDカードスロットをカメラ本体に装備し、音声付きフルHD映像の常時上書き記録。ネットワークレコーダーなどのバックアップ用途に対応。
- IP66防塵防水、風速60m/s対応の屋外ハウジング一体型設計。さらにヒーター内蔵、氷結時損傷保護はUL50E準拠など、過酷な屋外環境に対応。

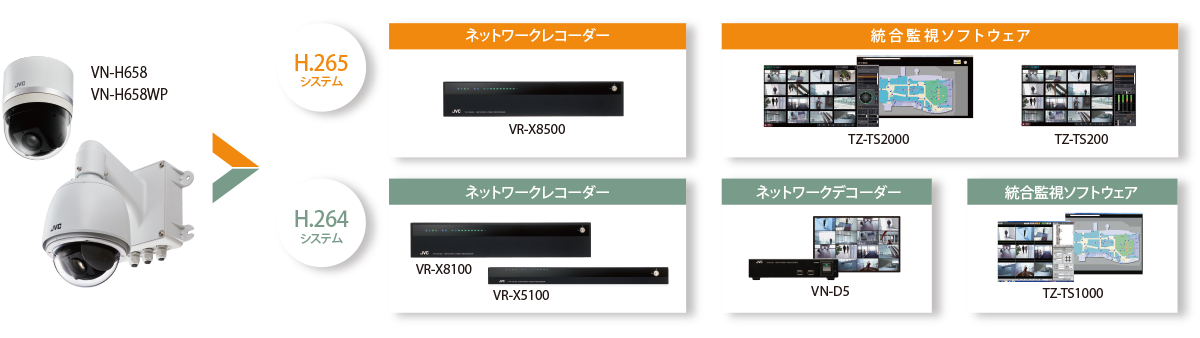

システム構成
主な仕様
| カメラ部 | |
|---|---|
| 撮像素子 | 1/2.8型プログレッシブスキャンCMOSセンサー |
| 有効画素数 | 約213万画素、1945（水平）×1097（垂直） |
| 撮像面積 | 水平5.64mm×垂直3.18mm |
| 最低被写体照度 | カラー：0.03lx、白黒：0.01lx（F1.6、50%出力、AGC最大、電子シャッター1/30） |
| ホワイトバランス | ATW-WIDE、ATW-NARROW、ATW-FULL、AWC（マニュアル/ワンプッシュ） |
| ＡＧＣ | 付（0dB～71dB） |
| 電子シャッター | Auto：最大・最小シャッター速度を設定、Manual：1/30～1/30000、フリッカレス |
| 電子感度アップ | ×2、×4、×8、×16、OFF |
| 3次元ノイズリダクション | 付（0～10） |
| ワイドダイナミックレンジ | 拡大比40dB以上（JEITA/RBSS測定方法） |
| 霧除去 | 付（OFF、Low、Mid、High） |
| イメージスタビライザ | 付（ON、OFF）電子式 |
| 逆光補正（BLC） | 付（全面/中央測光） |
| カラーレベル調整 | 可 |
| エンハンスレベル調整 | 可 |
| ブラックレベル | 可 |
| プライバシーマスク | 付（矩形領域×24） |
| デイ＆ナイト機能 | IRカットフィルター可動式（切替入力：1系統、メイク/ブレイク選択） |
| アラーム入力 | 2系統、メイク/ブレイク選択 |
| アラーム出力 | 2系統、NPNオープンコレクタ出力相当、印加電圧DC40V以下、流入電流300mA以下 |
| 音声入力 | 1系統、プラグインパワーマイク対応 |
| 音声出力 | 1系統 |
| パン／チルト停止入力 | 1系統、メイク |
| フリップモード | 選択可 |
| オートパトロール | 付（32ケ所×3セット） |
| オートパン/オートリターン | 付 |
| プリセットポジション数 | 最大256 |
| SDカードスロット | 付（microSDHC/microSDXC） |
| レンズ部 | |
| ズーム比 | 光学30倍、デジタル8倍 |
| 焦点距離 | f=4.3mm～129mm |
| 最大口径比（WIDE〜TELE） | F1.6（WIDE端）～F4.7（TELE端） |
| 包括角度 | 16：9=WIDE端：66.9°×39.7°、TELE端：2.5°×1.5° |
| フォーカス/ズーム調整 | 電動フォーカス（イージー、ワンプッシュ、マニュアル）、電動ズーム |
| 至近撮像距離 | 0.1m（WIDE端）、1.8m（TELE端） |
| 回転台部 | |
| 駆動方式 | ベルトドライブ方式（ステッピングモータ） |

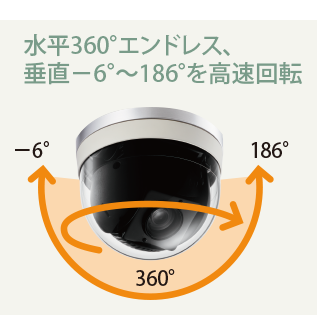

| 回転範囲 | 水平：360°エンドレス、垂直：−6°～186° |
| 回転速度 | 1°～300°/秒（水平、垂直とも） |
| ネットワーク部 | |
| インターフェース | RJ-45（10Base-T/100Base-TX）、AUTO NEGOTIATION |
| 通信プロトコル | IPv4、IPv6、HTTP、HTTPS、TCP、UDP、FTP、RTP、RTSP、RTCP、SMTP、DHCP、SNTP、SNMPv1/v2c/v3、ICMP、IGMP、DNS、ARP、ONVIF、802.1x |
| 標準化プロトコル | ONVIF profile S、profile T対応 |
| 画像圧縮方式 | H.265（Main profile）/H.264（Main/High profile）/JPEG |
| 画像サイズ | 1920×1080/1280×960/1280×720/640×480/640×360/320×240 |
| 圧縮設定 | H.265/264：VBR/CBR/GOP（ビットレート設定128～12288kbps）、JPEG：VFS（クオリティ設定可） |
| フレームレート | 最大60fps |
| 音声圧縮方式 | G.711 μ-law、AAC |
| 配信方式 | ユニキャスト/マルチキャスト |
| ビューワー | Webブラウザ（Microsoft Edge） |
| 接続クライアント数 | 最大20 |
| 配信レート | 最大合計40Mbps未満 |
| マルチエンコード | 可（異なるフレームサイズ/圧縮形式/ビットレートで同時4本まで） |
| 検出機能 | 動き、妨害、異音、ネットワーク障害 |
| Webサーバー機能 | 付 |
| FTPクライアント機能 | 付 |
| DHCPクライアント機能 | 付（工場出荷時：無効） |
| アクセス保護機能 | 付（パスワードによる3段階設定） |
| FTPサーバー機能 | 付（SDカード記録ファイルダウンロード用） |
| ローカル記録機能 | 付（microSDカード）:連続、イベント（プリ最大7秒、ポスト最大60秒）、ダウンロード可 |
| FTP映像送出機能 | JPEG、640×360、毎秒1枚、アラーム記録（ポスト60秒）、連続記録 |
| 制御PC仕様 | OS:Windows 10 Pro（64bit）/11 Pro（64bit）、CPU:Intel Core i7以上、 メモリー：8GB以上、画面解像度：1920×1080ピクセル以上、True Color |
| 総合部 | |
| 電源 | AC24V、DC54V（PoE+、IEEE802.3at準拠）、 ヒーター使用時のみ：DC54V（PoE++、IEEE802.3bt準拠） |
| 消費電流/電力 | 1730mA/25.9W（AC）/500mA/25.5W（PoE++） |
| 周囲温度 | −40～55℃（動作）/−30℃～55℃（起動）/−30～40℃（推奨） |
| 周囲湿度 | 20～90%RH（結露なきこと） |
| ヒーター | AC24V、PoE++時低温にて動作 |
| 屋外対応 | 防塵防水：IP66準拠（JIS C 0920）、氷結時損傷保護：UL50E（NEMA 4X相当）、許容風速：60m/s |
| 内部時計精度 | 月差5分以内 |
| 外形寸法 | W274×H348×D316mm 単位：mm |
| 質量 | 約6.3kg |
| 仕上 | 本体：ペールグレー（マンセル0.9PB8.5/0.4近似）、アクセント：ライトシルバー（マンセル1.5PB8.4/0.3近似） |
| 付属品 | 取扱説明書（設置編）、テンプレート、保証書、コネクターカバー |
●仕様・外観は改良のため予告なく変更することがあります。
●カタログと実際の商品の色とは、印刷の関係で多少異なる場合もございます。
●オープン価格の製品は希望小売価格を定めていません。
●この商品は業務用として設計されたものです。専門知識を持った方が操作してください。
●レコーダーに搭載されているHDDは消耗部品であり交換目安は18,000時間です（周囲温度25℃で稼働している場合の目安であり寿命を保証するものではありません）。
●レコーダー動作時の天板上部（1cm）温度が30℃を超えない（推奨25℃以下）ように設置してください。
●停電時の故障を防ぐため、必ずUPS（無停電電源装置）を使用してください。
●時刻記録機能をより正確な時刻で記録するために、時刻サーバー（SNTPサーバーやNTPサーバーなど）のご使用をおすすめします。
