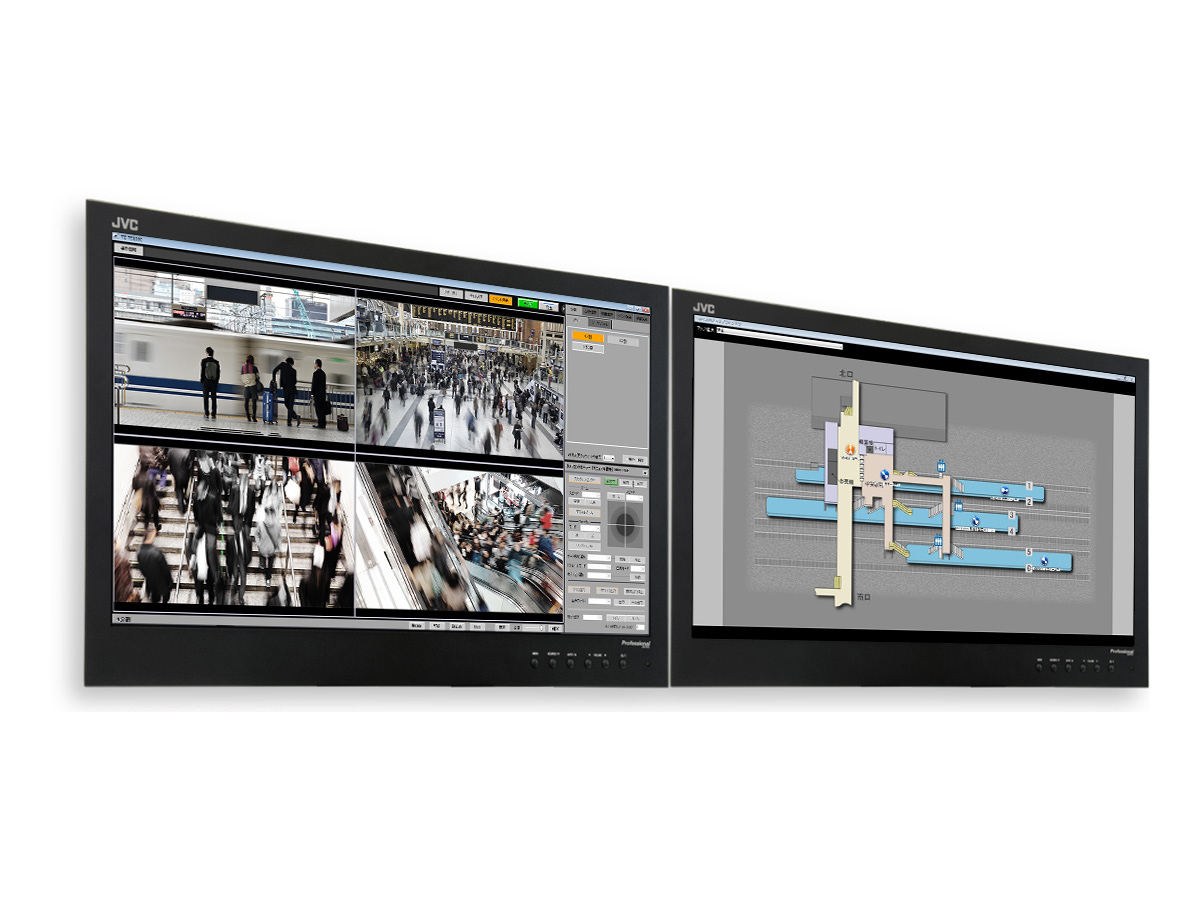

統合監視ソフトウェア
TZ-TS1000
オープン価格※
※オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
- 4Kネットワークカメラ/フルHDネットワークカメラ最大800台に加え、ネットワークビデオレコーダーVR-X8100/X5100を最大50台まで登録可能。
- 1/4/9/16分割に加え、ワイド画面を活かした12分割、1+2/1+3分割など、最大64分割対応の多彩な分割表示に対応。
- フロア別やエリア別のマップ（平面図）からカメラアイコンを選択するだけの簡単操作を実現。
- ネットワークビデオレコーダーなどの録画機器を制御。再生画面では録画データを視覚的に確認可能なタイムラインブラウザにより、スムーズな検索・再生が可能。
- ネットワークデコーダーVN-D5など、表示機器の遠隔操作に対応。外部アラームや入退室管理システムとの連携など、フレキシブルなシステム拡張/連動が可能。
- 音声双方向機能に対応し、カメラ側との双方向通話が可能。

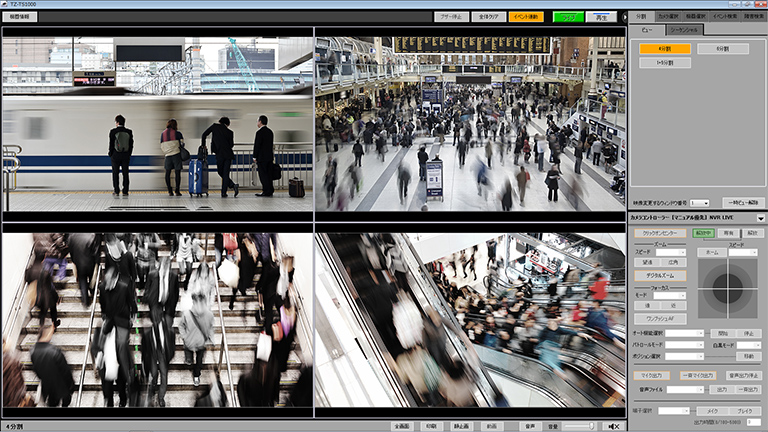

操作画面

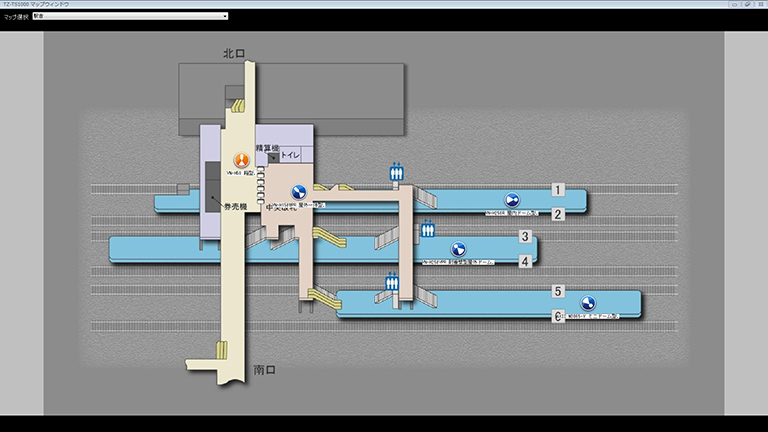

マップ画面

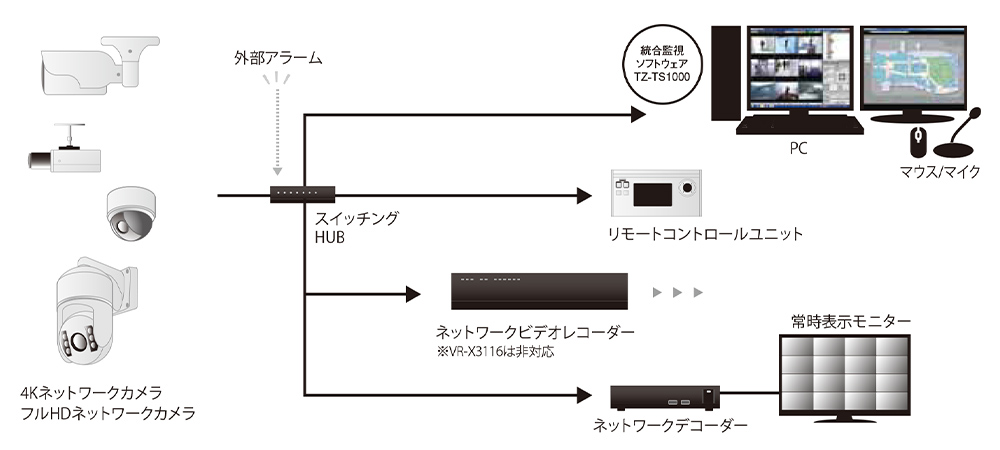

システム例
TZ-TS1000 主な仕様
【ライブ監視】
| 受信ストリーム | ユニキャスト/マルチキャスト |
|---|---|
| 受信解像度 | QVGA、VGA、QuadVGA、720P、フルHD、4K（NVR再配信） |
| 受信圧縮方式 | JPEG、MEPG-4、H.264 |
| 分割画面表示（ビュー） | 1/4/6/9/12/16/24/25/35/36/48/ 49/64/1＋2/1＋3/1＋5/1＋7/2＋4/2＋8分割 |
| 映像アスペクト比 | 固定/フィット選択可能 |
| 表示フレームレート | 合計240fps(フレームレート間引率設定可能) |
| 全画面表示 | 可能 |
| ライブ時デジタルズーム | 可能 |
| 分割画面表示一時レイアウト作成 | ドラッグ&ドロップにより可能 |
| シーケンシャル機能 | あらかじめ登録されたパターンで順次表示可能 |
| シーケンシャルパターン | 最大100件(1件あたり最大200画面) |
| 音声受信 | ユニキャスト/マルチキャスト、複数音声同時受信 |
| 音声送信 | マイク音声、音声ファイル再生 |
| タイトル表示 | 映像内又は映像上部のタイトルバーにカメラ名、機器名、IPアドレス、プリセットポジション名表示 |
| タイトル表示設定 | ON/OFF、位置、色、サイズ変更可能 |
| イベント情報表示 | 映像ウインドウ枠、文字、インジケーター |
| 障害情報表示 | 映像ウインドウ枠、文字、インジケーター |
| ライブ時静止画保存 | BMP形式保存、印刷 |
【記録データ再生】
| 再生画面 | 単画面/分割画面変更可能 |
|---|---|
| 再生時デジタルズーム | 可能 |
| 分割画面表示一時レイアウト作成 | ドラッグ&ドロップにより可能 |
| 音声再生 | 複数音声同時再生可能 |
| 再生制御 | 再生、逆再生、可変速再生、コマ送り/戻し、一時停止等 |
| タイムライン表示 | 可能 |
| イベント検索再生 | 可能 |
| 障害情報検索再生 | 可能 |
| 再生時静止画保存 | BMP形式保存、印刷 |
| 動画エクスポート機能 | AVI形式、データベース形式 |
【マップ表示】
| マップ画像 | 背景画像として取込表示 |
|---|---|
| アイコン配置 | カメラ、ビュー、センサー入力のアイコンを自由に配置 |
| 監視対象エリア配置 | 矩形エリアを自由に配置 |
| 複数マップ | アイコン(階別等)、リストから選択可能 |
| マップ選択 | マップからカメラ選択可能 |
| イベント連動表示 | マップ自動選択、アイコン色替表示 |
| 障害発生時 | マップ自動切替、アイコン色替点滅表示 |
| マップ編集機能 | 設定ツールに搭載 |
| マップ登録枚数 | 最大100枚 |
【カメラ制御】
| PTZ操作 | クリックオンセンター、連続動作、速度可変 |
|---|---|
| フォーカス操作 | オートフォーカス/ワンプッシュオートフォーカス、マニュアル |
| オート操作 | オートパン、オートトレース、オートパトロール |
| モード操作 | 白黒モード等 |
| プリセットポジション | カメラごとに100ポジション登録可能、分割画面表示にポジション登録可能 |
【機器制御】
| 外部機器連動 | 外部センサー |
|---|---|
| カメラアラーム出力端子 | 手動、イベント連動 |
| 接点イーサネット変換器 | 手動、イベント連動 |
| デコーダー（VN-D5） | 手動、イベント連動 |
【イベント連動】
| 連動可能機器 | カメラ、接点イーサネット変換器、レーザーセンサー等 |
|---|---|
| 連動/非連動 | 設定可能 |
| 連動動作 | カメラ選択、音声選択、ビュー選択、マップ切替、マップ強調表示、イベント情報表示 |
| 連動時カメラ制御 | カメラプリセット選択、画質等制御、音声ファイル再生 |
| 連動時デコーダー制御 | 表示切替 |
| イベントログ | 最大100,000件 |
| 各種ログ保存期間 | 1カ月 |
【その他】
| 稼動状態監視 | 機器の稼動状態監視可能(稼働中、異常発生、未接続) |
|---|---|
| システム管理 | 操作権限設定可能(10段階)、操作優先権設定可能 |
| 動作ログ保存機能 | 付 |
| 登録可能カメラ台数 | 最大800台 |
| 登録可能レコーダー数 | 最大50台 |
| 設定情報 | セーブ/ロード可能 |
| 構成 | シングルディスプレイ／デュアルディスプレイ選択可能 |
【動作環境】
| PC種別 | PC/AT互換機 |
|---|---|
| CPU | Intel Core i7 3.40GHz以上 |
| HDD | インストールと動作に最低2GB必要 |
| メモリー | 8GByte以上 |
| VIDEO | 1280×1024以上 |
| OS | Windows7 Professional/10 Pro (日本語版、64bit) |
●仕様・外観は改良のため予告なく変更することがあります。
●オープン価格の製品は希望小売価格を定めていません。
●この商品は業務用として設計されたものです。専門知識を持った方が操作してください。
●レコーダーに搭載されているHDDは消耗部品であり交換目安は18,000時間です（周囲温度25℃で稼働している場合の目安であり寿命を保証するものではありません）。
●レコーダー動作時の天板上部（1cm）温度が30℃を超えない（推奨25℃以下）ように設置してください。
●停電時の故障を防ぐため、必ずUPS（無停電電源装置）を使用してください。
●時刻記録機能をより正確な時刻で記録するために、時刻サーバー（SNTPサーバーやNTPサーバーなど）のご使用をおすすめします。
●iOSは、米国およびその他の国におけるCisco社の商標または登録商標です。
●Android™はGoogle Inc.の商標および登録商標です。
●XProtectはMilestone Systems A/Sの登録商標です。
●HDMI、HDMIロゴ、およびHigh-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。
●記載されている会社名、製品名は、それぞれ各社の商標、または登録商標です。
●外部からの不正なアクセスを防ぐため、ユーザー名、パスワードを変更し、適切に管理してください。
●本システムの使用の際に撮影された本人が判別できる情報は、「個人情報の保護に関する法律」で定められた「個人情報」に該当する場合があります。
●本システムの使用の際には、プライバシーの保護に配慮してください。
●画像はすべて機能説明のためのイメージです。
