IF-2D3D1 | 主な仕様
IF-2D3D1 主な仕様
仕様
|
型名
|
IF-2D3D1
|
| 商品名 | 3Dイメージプロセッサ |
| 入力端子 | HD-SDI x2, HDMI (Ver.1.3) x1 |
| 出力端子 | HD-SDI(リクロックアウト) x2, |
| リモート端子 |
RS-232C D-sub 9ピン x1
|
| 出力機能 | 3D変換結果を左右それぞれHD-SDIで出力 同時にHDMIから各種3Dフォーマットでモニター出力 (3D/単画 切り換え可) |
| 対応3Dモニタリングフォーマット | Line-by-Line, Side-by-Side, Above-Below, Checkerboard |
|
調整機能
|
・2D-3Dコンバーターの機能 |
| SCOPE機能 (LRミキサーの機能) |
・表示形式 |
| その他機能 | ・LRミキサーの機能 |
|
質量
|
2.9 kg
|
| 外形寸法 | 幅430 x 高さ49 x 奥行242㎜ (突起部を含む) |
|
電源電圧
|
AC 100V 50/60Hz |
| 消費電力 | 約10W |
| 付属品 | パワーコードー x1、パワーコードホルダー x1、 ラックマウントブラケット x1組 |
入出力フォーマット
○:Yes LbL:Line‐by-Line SbS:Side-by-Side AB:Above-Below※1 CB:Ceckerboard
| Input | Functions | Output | ||||||||||
| 2D/3D converter |
3D LR mixer |
3D mixed formats | HD-SDI | HDMI | ||||||||
| LbL | SbS | AB※1 | CB | 3D mix | Individual※1 | 3D mix | Individual※1 | |||||
| HD-SDI stereo4:2:2 （for LR mixed） |
1080 | 60p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 50p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 30p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 25p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 24p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 60i | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 50i | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 720 | 60p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 50p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
|
1080 | 60p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 50p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 30p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 25p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 24p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 60i | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 50i | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 720 | 60p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 50p | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| HDMI Video | 1080 | 60p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |
| 50p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||
| 30p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||
| 25p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||
| 24p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||
| 60i | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||||
| 50i | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||||
| 720 | 60p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | ||
| 50p | ○ | ○ | ○ | ○ | ○ | ○※2 | ○※2 | ○ | ○ | |||
| HDMI PC | WUXGA (1920×1200）※3 | ○ | ○ | ○ | ○ | ○ | ||||||
| UXGA@60 (1600×1200）※4 | ○ | ○ | ○ | ○ | ○ | |||||||
| WSXGA+@60 (1680×1050）※4 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| SXGA@60 (1280×1024）※4 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| WXGA@60 (1280×768）※4 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| XGA@60 (1024×768）※4 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| SVGA@60 (800×600）※4 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| WVGA@60 (852×480） | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| VGA@60 (640×480）※5 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
※1： “Above Below” はHD-SDI OUT、またはHDMI OUT に“MIX” を設定している場合のみ可。
※2： HDCP で保護されたコンテンツは出力されません。
※3： VESA CVT RB のみに対応。
※4： VESA。
※5： VESA 規格準拠。
※フレームレートは、1/1.001にも対応。

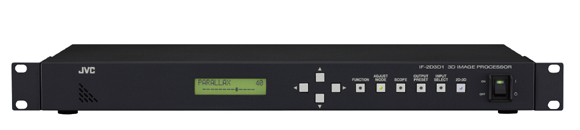

フロントパネル

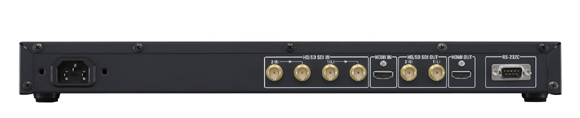

リアパネル
外形寸法図（単位：mm）
