GM-F420S

さまざまなシーンに対応する大画面液晶モニター 高精細フルHD&高輝度700cd/m²(最大)&スリムフレーム

業務用大型液晶モニター

GM-F420S

オープン価格

生産完了

42型モニター
(フルHDパネル搭載、1920×1080ピクセル表示)

Full Hi-Vision 1920×1080

※オープン価格の製品はメーカー希望小売価格を定めていません。


GM-F420S 主な特長

■ 美しい映像表現力に、多彩な機能をプラス。
幅広いシーンで、効果的な情報発信を可能にします。

42型の大画面に、高精細フルハイビジョン液晶パネルを採用。スリムフレームの洗練されたフォルムが、あらゆる場面で美しく印象的な情報発信を可能にします。また「LANリモート」や「人感センサー」など、多彩な機能も搭載。幅広いシーンで、注目度の高い効果的な映像演出が可能です。

■ 高精細フルハイビジョン液晶パネル採用
■ ひときわ明るい、高輝度700cd/㎡(最大)
■ スリムフレームの洗練されたデザイン
■ 多彩な演出が可能な「人感センサー」付

GM-F420S 主な仕様

型名 GM-F420
種類 LCDモニター
画面サイズ 42型ワイド
アスペクト比 16:9(ワイド)
液晶パネル 42型ワイド、アクティブマトリックス TFT
有効画面寸法 横幅930.3mm × 高さ523.3mm × 対角1067.3mm
表示画素数 1920(横)×1080(縦)
表示色数 約10億7000万色(RGB各1024色)
視野角(標準値) 左右 178°
上下 178°
輝度(標準値) 700cd/㎡
コントラスト比(標準値) 1000:1
応答速度 9msec以下
質量 本体のみ 25kg
スタンド装着時 26.2kg
外形寸法 本体のみ 横幅963.6mm×高さ556.6mm×奥行151.2mm
スタンド装着時 横幅978.6mm×高さ560.6mm×奥行326.0mm
VESA対応 ネジ穴ピッチ 400mm×200mm、400mm×400mm
使用電源 AC100V、50/60Hz 共用
定格消費電流 4.7A
音声出力 内部:1.7W+1.7W(インピーダンス8Ω)
外部:6Ω~8Ω 2.3W+2.3W(インピーダンス8Ω)
スピーカー 2個内蔵(70mm×40mm だ円形2個、インピーダンス8Ω)
動作使用条件
※動作使用条件は設置環境
により多少異なります
温度 0℃~40℃
湿度 20%~80%(非結露)
入出力端子
映像入力 VIDEO IN 1V(p-p)/75Ω、BNC端子×1
RGB IN D-sub3列15ピン端子×1(DDC2B対応)
映像信号
G:1V(p-p)/75Ω(同期含む)
B、R:0.7V(p-p)/75Ω
水平同期(HD)
HD:2.0V(p-p)~5V(p-p)(正・負極性)
垂直同期(VD)
VD:2.0V(p-p)~5V(p-p)(正・負極性)
DVI IN
(HDCP対応)
DVI-D端子×1(DDC2B対応)
映像出力 VIDEO OUT 1V(p-p)/75Ω、BNC端子×1
RGB OUT D-sub3列15ピン端子×1
映像信号
G:1V(p-p)/75Ω(同期含む)
B、R:0.7V(p-p)/75Ω
水平同期(HD)
HD:5V(p-p)(正・負極性)
垂直同期(VD)
VD:5V(p-p)(正・負極性)
音声入力 AUDIO1 IN 500mv(rms)ハイインピーダンス、ピンジャック端子×2(L/R)
AUDIO2 IN 500mv(rms)ハイインピーダンス、ステレオミニジャック端子×1
音声出力 AUDIO1 OUT 出力インピーダンス600Ω、ピンジャック端子×2(L/R)
AUDIO2 OUT 出力インピーダンス600Ω、ステレオミニジャック端子×1
EXT.SPEAKER OUT 500mV(rms)、アナログ音声信号出力:1系統、RCA×2
外部制御 RS-232C入力 D-sub9ピン端子×1(RS-232Cコントロール用)
RC-485入力 RJ-45ピン端子×1(RC-485、MAKE、TRIGGERコントロール用)
RC-485出力 RJ-45ピン端子×1(RC-485、IR OUTコントロール用)
LAN RJ-45ピン端子×1(LANコントロール用)
AC OUT AC電源出力 IEC320型×1、定格電流2A

対応信号フォーマット

対応信号フォーマット(ビデオ信号)

信号名 周波数 入力端子
水平(kHz) 垂直(kHz) VIDEO RGB DVI-D
NTSC 3.58 15.734 59.94 - -
PAL-M 15.734 59.94 - -
PAL 15.625 50.00 - -
PAL-N 15.625 50.00 - -
SECAM 15.625 50.00 - -
BW/60 15.734 59.94 - -
BW/50 15.625 50.00 - -
480/60i 15.734 59.94 - -
576/50i 15.625 50.00 - -
480/60i(pixcel repetition) 15.734 59.94 - - *1
576/50i(pixcel repetition) 15.625 50.00 - - *1
480/60p 31.489 59.94 - *1
576/50p 31.250 50.00 - *1
640*480/60p 31.469 59.94 - - *1
720/60p 31.469 59.94 - -
720/50p 22.478 50.00 - -
1080/60i 33.716 59.94 - *1
1080/50i 28.125 50.00 - *1
1080/60p 67.433 59.94 -
1080/50p 56.250 50.00 -

パソコン信号

名称 解像度 周波数 入力端子
水平 垂直 水平(kHz) 垂直(kHz) RGB DVI-D
640×400@56Hz(VGA400/56) 640 480 24.823 56.42 -
640×400@70Hz(VGA400/70) 640 480 31.475 70.10 -
640×480@60Hz(VGA/60) 480 640 59.94 31.469
640×480@72Hz(VGA/70) 640 480 37.861 72.81 -
852×400@72Hz(WideVGA/60) 852 480 31.469 59.94
800×600@60Hz(SVGA/60) 800 600 37.879 60.32
1024×768@60Hz(XGA/60) 1024 768 48.363 60.00
1024×768@70Hz(XGA/70) 1024 768 56.476 70.07 -
1024×768@75Hz(XGA/75) 1024 768 60.023 75.03 -
1024×768@85Hz(XGA/85) 1024 768 68.667 85.00 -
1280×720@60Hz(WideXGA/60) 1280 720 44.820 60.00
1280×768@60Hz(WideXGA/60)*2 1280 768 47.760 60.00
1360×768@60Hz(WideXGA/60)*3 1360 768 47.712 60.02
1366×768@60Hz(WideXGA/60)*3 1366 768 48.363 60.00
1152×864@75Hz(WideXGA/60) 1152 864 67.500 75.00 -
1280×1024@60Hz(SXGA/60)*4 1280 1024 63.981 60.02
1400×1050@60Hz(SXGA+/60-A)*5 1400 1050 63.981 60.02
1400×1050@60Hz(SXGA+/60-B) 1400 1050 65.220 60.00
1600×1200@60Hz(UXGA/60) 1600 1200 75.000 60.00

※アナログRGB入力の1080/60Pと1080/50Pの信号は、同期信号によっては正常に映らない場合があります。
*1: コンピューターや一部の機器からの信号は映らないことがあります。
*2: メインメニューの「WIDE XGA」を「1280」に設定してください。
*3: メインメニューの「WIDE XGA」を「1366」に設定してください。
*4: メインメニューの「SXGA/SXGA+」を「SXGA」に設定してください。
*5: メインメニューの「SXGA/SXGA+」を「SXGA+」に設定してください。
※アナログRGB入力のとき、次の場合は画面の一部が欠けたり、不要な画面が出ることがあります。その場合は、「SIZE SETTING」の「AUTO ADJUST」を使用するか、「SIZE」と「POSIION」を調節してください。(表以外の信号を入力した場合/解像度は同じでも、水平周波数・垂直周波数が表と違う信号を入力した場合/パソコン画面の解像度設定と、実際に出力される信号の解像度が違う場合)
※入力可能な周波数範囲内の信号でも、プリセットされていない信号は正常に映らないことがあります。
※接続機器によりG on sync信号には対応しないことがあります。
※本表にある信号を入力したときは、画面に信号フォーマットが表示されます。
※PIPおよびPBPのサブ画面は、G on sync信号に対応していません。

オプション



■ スタンド

  スタンド本体(1対)、ねじ(M4×12mm)(6本)

■ リモコン(RM-C1730)(1個)

■ 単3電池(リモコン用)(2個)

■ 電源コード(1本)

■ 電源コードホルダー(1個)

  ねじ(電源コードホルダー用)(2本)

■ 人感センサーユニット

  人感センサー本体1個、ねじ(M4×12mm)(1本)、コードクランプ(5個)

■ スナッピングタイ(5本)

■ シール(バッチ取り付け位置用:1枚)

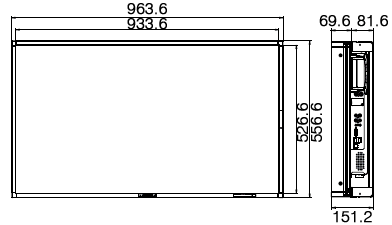

外観寸法図

単位:mm
