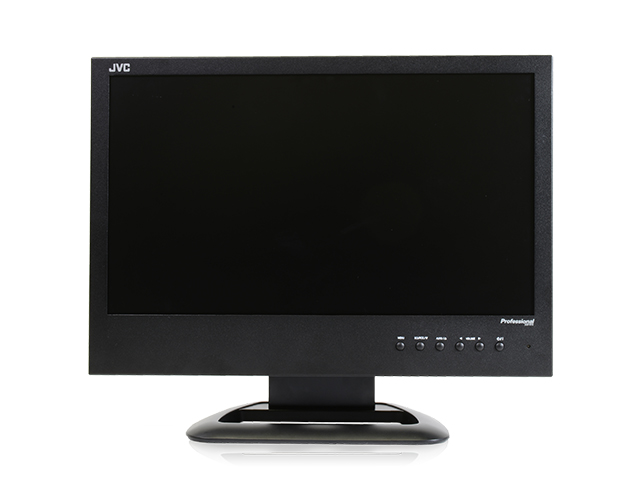

液晶モニター
GD-W193B
液晶モニター
GD-W193B 生産完了品
オープン価格※
19 型モニター
(WXGAパネル搭載、1366×768ピクセル表示)
※オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
監視作業でのストレスを軽減する 左右178°、上下178°の広視野角で映り込みが目立たないノングレアパネルを採用。 メタルキャビネット堅牢設計の使いやすさを追求した高解像度モニターです。
- 高解像度 16：9ワイド・TFTパネル採用
- 視野角 左右178°、上下178°、反射防止仕様のノングレアパネル採用により視認性を向上
- 3Dコムフィルターと3Dノイズリダクションにより鮮明でクリアな映像を再現
- 頑丈なメタルキャビネットと堅牢なデザイン設計
- HDMIおよびコンポジット（BNC）、RGB入力端子を装備
- HDMI規格に準拠した著作権保護技術のHDCPに対応
- 色階調表示がフルレンジ256階調とリミテッドレンジ220階調の選択が可能
- 低消費電力LEDバックパネル採用
- ステレオスピーカー内蔵（0.5W＋0.5W）
- VESA100 マウント取付穴を装備（4-M4 8mm）
- オプションのラックマウントアダプター（RK-C19W1）にてEIA規格の19インチラック（7U）に取付可能
高解像度 16：9ワイド・TFT液晶パネルを採用
18.5型ワイドWXGA（1366×768ピクセル）表示、高解像度液晶パネルを採用。
反射防止仕様のノングレアパネルにより視認性を向上
左右178°、上下178°の視野角で、液晶画面への映り込みが目立たないノングレアパネルを採用。
監視作業でのストレスが軽減でき、視認性に配慮しています。
鮮明でクリアな映像
コンポジット・ビデオ入力で生じるドットスクロールなどの画像の乱れを最小限に抑える3Dコムフィルターと3Dノイズリダクションにより、鮮明でクリアな映像を再現します。
メタルキャビネットと堅牢設計
長時間使用にも耐えられる、丈夫なメタルキャビネットと堅牢なデザイン設計により、使い易さと高い信頼性を兼ね備えたプロ仕様となっています。
HDMI／コンポジット（BNC）／RGB入力端子を装備
フルHDでの監視システムに対応したHDMI端子を装備。PC/AVからの両映像信号とも表示可能。
また、従来からのアナログ信号のコンポジット（BNC）、RGB（D-sub 15pin）にも対応し、既存設備からの入替えも容易です。
HDCP対応
HDMI規格に準拠した著作権保護技術のHDCPに対応。ブルーレイや地上デジタル放送など著作権保護されたデジタルコンテンツ映像をサポートします。
ステレオスピーカー内蔵
音声出力0.5W＋0.5Wのステレオスピーカーを装備しています。
フルレンジ／リミテッドレンジの選択が可能
フルレンジ0～255（256階調）とリミテッドレンジ16～235（220階調）の選択が可能。PC／TVスケールに合わせた最適な色階調で表示できます。
チルト機能付きスタンド
付属のスタンドは、上下チルトが可能。見易さをアップさせ、設置場所を幅広く選択できます。取り外しも可能。
オプションのラックマウントアダプターにて19インチラックに取付け可能
オプションのラックマウントアダプター（RK-C19W1）を使用し、EIA規格の19インチラック（EIA規格 7U）に取付けできます。
※ RK-C19W1に付属のブランクパネルは「GD-W192」専用の部品となりますので、本商品には使用しないでください。
VESA 100マウント対応（4-M4 深さ8mm）
VESA 100マウントの取付け穴を設けているため、オプションの壁掛け金具（TS－CV101W）を使用し、容易に壁掛け設置ができます。
GD-W193B 主な仕様
| 型名 | GD-W193B | |
|---|---|---|
| 種類 | 液晶モニター | |
| 画面サイズ | 18.5V型ワイド | |
| アスペクト比 | 16:09 | |
| 液晶パネル | アクティブマトリックスTFT（IPS / ノングレア） LEDバックライト | |
| 有効画面寸法 | 幅409.8mm×高さ230.4mm、対角470.1mm | |
| 表示画素数（解像度） | 1366×768ピクセル（WXGA） | |
| 表示色数 | 約1670万色 | |
| 視野角（標準値） | 左右：178°、上下：178° | |
| 輝度（標準値） | 250cd/㎡ | |
| コントラスト比（標準値） | 1000：1 | |
| 動作使用条件 | 温度：0℃～40℃、湿度：20％～80％（非結露） * 動作使用条件は設置環境により多少異なります。 | |
| 使用電源 | AC 100V、50Hz/60Hz共用 | |
| 定格電流 | 0.52A | |
| 消費電力（参考値） | 約25W | |

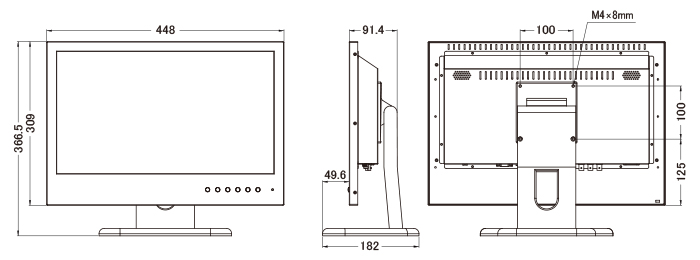

| 外形寸法 | 本体のみ | 幅448mm×高さ309mm×奥行54.9mm |
| スタンド含む | 幅448mm×高さ366.5mm×奥行182mm | |
| 質量 | 本体のみ | 4.3kg |
| スタンド含む | 5.5kg | |
| VESA規格対応 | VESA 100mm×100mm（M4×8mm） | |
| 付属品 | 電源コード（アース線付き2極）×1、取扱説明書×1 | |

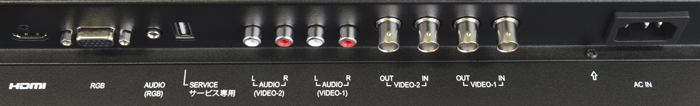

| 入出力端子 | ||
| 映像 | VIDEO-1 VIDEO-2 | コンポジット信号入出力：2系統 BNCコネクター×4、1V（p-p）、75Ω * INとOUTはブリッジ接続（自動終端） |
| RGB | アナログRGB信号入力：1系統、D-sub 15pin G/B/R：0.7V（p-p）、75Ω、Sync：TTLレベル | |
| HDMI | HDMI信号入力：1系統、HDMIコネクター（タイプA）×1 | |
| 音声 | AUDIO1 （VIDEO-1） AUDIO2 （VIDEO-2） | アナログ音声信号入力：2系統、RCAコネクター×2、500mV（rms）、ハイインピーダンス |
| AUDIO（RGB） | ステレオ音声信号入力：1系統、φ3.5mm ステレオミニジャック×1、500mV（rms）、ハイインピーダンス | |
| 内部スピーカー | 0.5W＋0.5W（ステレオ） | |
RK-C19W1（EIA規格 7U）
※RK-C19W1に付属のブランクパネルは「GD-W192」専用の部品となりますので、本商品には使用しないでください。
本機は、次の信号フォーマットに対応しています。
○：入力可 - ：入力不可
| 信号名 | 入力端子 | |||
|---|---|---|---|---|
| VIDEO-1 / VIDEO-2 | RGB | HDMI | ||
| 1 | 480/59.94i | - | - | ○ |
| 2 | 480/60i | - | - | ○ |
| 3 | 480/59.94p | - | - | ○ |
| 4 | 480/60p | - | - | ○ |
| 5 | 576/50i | - | - | ○ |
| 6 | 576/50p | - | - | ○ |
| 7 | 720/50p | - | - | ○ |
| 8 | 720/59.94p | - | - | ○ |
| 9 | 720/60p | - | - | ○ |
| 10 | 1080/50i | - | - | ○ |
| 11 | 1080/59.94i | - | - | ○ |
| 12 | 1080/60i | - | - | ○ |
| 13 | 1080/50p | - | - | ○ |
| 14 | 1080/59.94p | - | - | ○ |
| 15 | 1080/60p | - | - | ○ |
| 16 | 640×480 60Hz | - | ○ | ○ |
| 17 | 640×480 72Hz | - | ○ | ○ |
| 18 | 640×480 75Hz | - | ○ | ○ |
| 19 | 800×600 56Hz | - | ○ | ○ |
| 20 | 800×600 60Hz | - | ○ | ○ |
| 21 | 800×600 72Hz | - | ○ | ○ |
| 22 | 800×600 75Hz | - | ○ | ○ |
| 23 | 1024×768 60Hz | - | ○ | ○ |
| 24 | 1024×768 70Hz | - | ○ | ○ |
| 25 | 1024×768 75Hz | - | ○ | ○ |
| 26 | 1280×768 60Hz | - | ○ | ○ |
| 27 | 1280×768 75Hz | - | ○ | ○ |
| 28 | 1280×800 60Hz*2 | - | ○ | ○ |
| 29 | 1280×960 60Hz | - | ○ | ○ |
| 30 | 1280×1024 60Hz*1 | - | ○ | ○ |
| 31 | 1280×1024 75Hz*1 | - | ○ | ○ |
| 32 | 1360×768 60Hz | - | ○ | ○ |
| 33 | 1366×768 60Hz | - | ○ | ○ |
| 34 | 1680×1050 60Hz*2 | - | ○ | ○ |
| 35 | 1920×1080 60Hz | - | ○ | ○ |
| 36 | NTSC（3.58） | ○ | - | - |
| 37 | PAL | ○ | - | - |
* 映像信号が入力されていないときは“NO SIGNAL”と表示されます。
* 表示できない信号のときは“OUT OF RANGE”と表示されます。
* 入力信号でプリセットされた信号でも、タイミングの違いにより映らない場合があります。
* パソコンの種類によっては、対応フォーマットであっても正しく表示しない場合もあります。
* アスペクト比5：4の信号（*1）は4：3で、16：10の信号（*2）は16：9で表示されます。
* 液晶パネルの画素数を超える信号フォーマットは、液晶パネルの画素数に圧縮表示されます。
