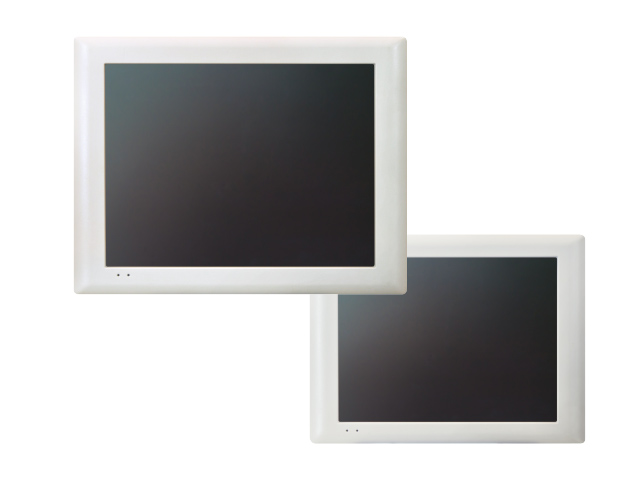

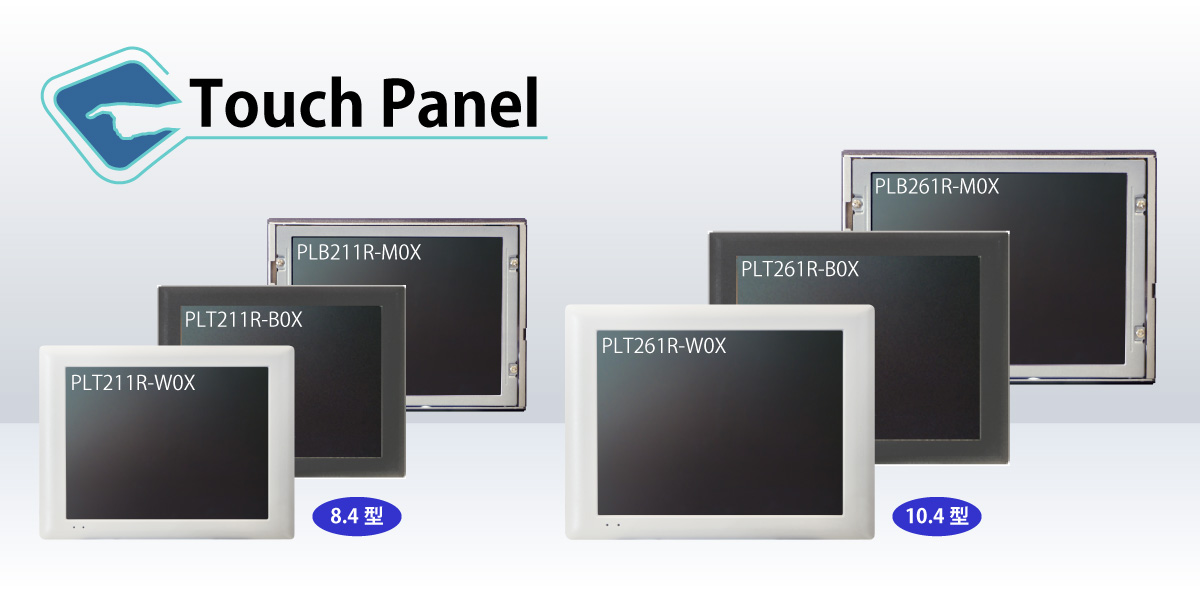

8.4型･10.4型タッチパネル液晶モニター
PLT211Rシリーズ･PLT261Rシリーズ 生産完了品
オープン価格※
※オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
4線式抵抗膜方式タッチパネル
手袋を着用したままでもタッチパネルの操作が可能です。幅広い用途、設備に対応することができます。
省スペース設計
8.4型と10.4型をラインアップ。省スペース設計で空間を幅広く使えます。
多彩な映像入力に対応
Mini DisplayPort、アナログRGB、S-Video、コンポジットVideo信号入力に対応します。

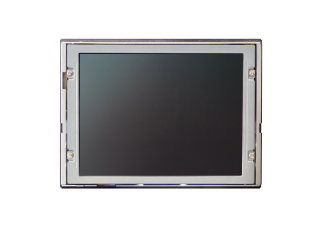

組み込み用モジュールタイプを用意
キャビネットレスの組み込み用モジュールタイプをラインアップ。
- 8.4型：PLB211R-M0X
- 10.4型：PLB261R-M0X
LEDバックライトによる長寿命化及び省エネルギー化
LEDバックライトにより従来のCCFL（冷陰極管）バックライトを搭載した製品に比べ、長寿命化及び消費電力低減を実現しました。
主な仕様
| モデル名 | PLT211R-W0X PLT211R-B0X | PLT261R-W0X PLT261R-B0X | |
|---|---|---|---|
| 組み込みタイプ | PLB211R-M0X | PLB261R-M0X | |
| 基本仕様 | 8.4型XGAタッチパネル | 10.4型XGAタッチパネル | |
| タッチ パネル | 方式 | 4線式抵抗膜方式 | 4線式抵抗膜方式 |
| 通信方式 | RS-232C | RS-232C | |
| 液 晶 パネル | 方式 | TN方式 | VA方式 |
| 画素ピッチ | 0.167mm | 0.206mm | |
| 表示画面サイズ | 170.5mm×127.8mm | 210.4mm×157.8mm | |
| 表示色 | 1677万色 | 1620万色 | |
| 最大輝度(typ.) | 400cd/㎡ | 500cd/㎡ | |
| コントラスト比(typ.) | 500:1 | 1000:1 | |
| 視野角 | 上下左右160° | 上下左右176° | |
| 走査周波数 （アナログ） | 水平 | 24～61kHz | 24～61kHz |
| 垂直 | 56～75Hz | 56～75Hz | |
| 最大解像度 | 1024×768 | 1024×768 | |
| 映像入力 | PC | アナログRGB：D-Sub15ピン デジタル：Mini DisplayPort | アナログRGB：D-Sub15ピン デジタル：Mini DisplayPort |
| video | S-Video、コンポジットVideo | S-Video、コンポジットVideo | |
| 音声 | 入力 | 3.5φステレオミニジャック | 3.5φステレオミニジャック |
| 出力 | 0.5W×2 ステレオスピーカー | 0.5W×2 ステレオスピーカー | |
| 電源 | 入力電源 | DC12V、ACアダプタAC100～240V、50/60Hz | DC12V、ACアダプタAC100～240V、50/60Hz |
| 消費電力 通常時 | 約11W | 約20W | |
| パワーマネジメント動作時 | 1.2W以下 | 1.2W以下 | |
| 物理的 仕様 | 質量 | PLT211R：約1.1kg PLB211R：約1.0kg | PLT261R：約1.4kg PLB261R：約1.3kg |
| 外形寸法 | PLT211R：220.6（W）×167.7（H）×52.0（D）mm PLB211R：216.0（W）×162.8（H）×46.4（D）mm | PLT261R：267.2（W）×207.1（H）×52.0（D）mm PLB261R：262.6（W）×202.2（H）×46.5（D）mm | |
| 本体取り付け部 | VESA準拠（取り付けピッチ：35×75mm、75×75mm） | VESA準拠（取り付けピッチ：35×75mm、75×75mm） | |
| 筐体色 | PLT211R-W0X：ホワイト PLT211R-B0X：ブラック | PLT261R-W0X：ホワイト PLT261R-B0X：ブラック | |
| 適合規格・規制 | UL60950-1(METus)、CAN/CSA-C22.2 No.60950-1(cMET)、 VCCI-B適合、FCC Part15 subpart B Class B、ICES-003-B、RoHS、WEEE、J-MOSS | UL60950-1(METus)、CAN/CSA-C22.2 No.60950-1(cMET)、 VCCI-B適合、FCC Part15 subpart B Class B、ICES-003-B、RoHS、WEEE、J-MOSS | |
| 付属品 | ACアダプタ、電源コード、VESA補助金具、取扱説明書、 RS-232Cケーブル（※PLT211R-W0X、PLT211R-B0X、PLB211R-M0X のみ）、 タッチパネルドライバソフトCD （※PLT211R-W0X、PLT211R-B0X、PLB211R-M0X のみ） | ACアダプタ、電源コード、VESA補助金具、取扱説明書、 RS-232Cケーブル（※PLT261R-W0X、PLT261R-B0X、PLB261R-M0X のみ）、 タッチパネルドライバソフトCD （※PLT261R-W0X、PLT261R-B0X、PLB261R-M0X のみ） | |
| 保証期間 | 2年間（液晶パネルのバックライト部は除きます） | 2年間（液晶パネルのバックライト部は除きます） | |
| その他 | 専用スタンドは別途オプションです。（品名：OST-4） | 専用スタンドは別途オプションです。（品名：OST-5） | |

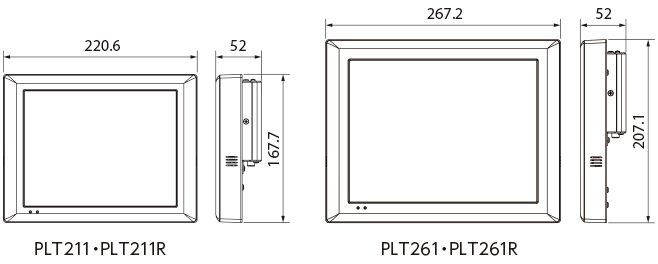

寸法図 単位：mm

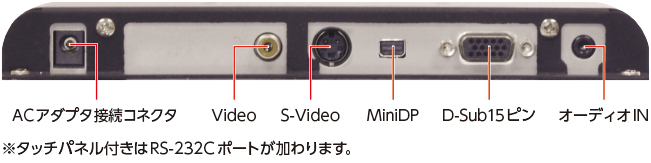

Ｉ/Ｆ図
