8.4型･10.4型液晶モニター
PLT211シリーズ･PLT261シリーズ 生産完了品
オープン価格※
※オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
省スペース設計
8.4型と10.4型をラインアップ。省スペース設計で空間を幅広く使えます。
多彩な映像入力に対応
Mini DisplayPort、アナログRGB、S-Video、コンポジットVideo信号入力に対応します。
SVGAとXGAの解像度をラインアップ
用途に応じて選べる、SVGA（800×600ドット）とXGA(1024×768ドット）の解像度をラインアップしています。

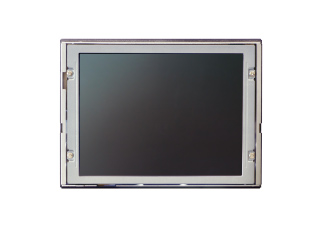

組み込み用モジュールタイプを用意
キャビネットレスの組み込み用モジュールタイプをラインアップ。
- 8.4型XGA：PLB211-M0X
- 10.4型SVGA：PLB261-M0SV
- 10.4型XGA：PLB261-M0X
ステレオスピーカー搭載
ステレオスピーカー搭載により、受付端末や産業用端末の音声ガイダンスの再生が可能です。
様々なニーズに対応します。
LEDバックライトによる長寿命化及び省エネルギー化
LEDバックライトにより従来のCCFL（冷陰極管）バックライトを搭載した製品に比べ、長寿命化及び消費電力低減を実現しました。
主な仕様
| モデル名 | 白筐体：PLT211-W0X 組み込みタイプ：PLB211-M0X | 白筐体：PLT211-W0SV 黒筐体：PLT211-B0SV | 白筐体：PLT261-W0X 組み込みタイプ：PLB261-M0X | 白筐体：PLT261-W0SV 黒筐体：PLT261-B0SV 組み込みタイプ：PLB261-M0SV | |
|---|---|---|---|---|---|
| 型名 | 白筐体：CL08211-WX0J 組み込みタイプ：CL08211-CX0J | 白筐体：CL08211-WU0J 黒筐体：CL08211-BU0J | 白筐体：CL10261-WX0J 組み込みタイプ：CL10261-CX0J | 白筐体：CL10261-WU0J 黒筐体：CL10261-BU0J 組み込みタイプ：CL10261-CU0J | |
| サイズ | 8.4型 | 10.4型 | |||
| 解像度 | XGA | SVGA | XGA | SVGA | |
| 液 晶 パネル | 方式 | TN方式 | IPS方式 | VA方式 | IPS方式 |
| 画素ピッチ | 0.167mm | 0.213mm | 0.206mm | 0.264mm | |
| 表示画面サイズ | 170.5㎜×127.8mm | 170.4㎜×127.8mm | 210.4mm×157.8mm | 211.2mm×158.4mm | |
| 表示色 | 1677万色 | 1677万色 | 1620万色 | 1677万色 | |
| 最大輝度(typ.) | 400cd/㎡ | 400cd/㎡ | 500cd/㎡ | 400cd/㎡ | |
| コントラスト比(typ.) | 500:1 | 500:1 | 1000:1 | 750:1 | |
| 視野角 | 上下左右160° | 上下左右170° | 上下左右176° | 上下左右170° | |
| 走査周波数 （アナログ） | 水平 | 24～61kHz | 24～48kHz | 24～61kHz | 24～48kHz |
| 垂直 | 56～75Hz | 56～75Hz | 56～75Hz | 56～75Hz | |
| 最大解像度 | 1024×768 | 800×600 | 1024×768 | 800×600 | |
| 映像入力 | PC | アナログRGB：D-Sub15ピン デジタル：Mini DisplayPort | アナログRGB：D-Sub15ピン デジタル：Mini DisplayPort | アナログRGB：D-Sub15ピン デジタル：Mini DisplayPort | アナログRGB：D-Sub15ピン デジタル：Mini DisplayPort |
| Video | S-Video、コンポジットVideo | S-Video、コンポジットVideo | S-Video、コンポジットVideo | S-Video、コンポジットVideo | |
| 音声 | 入力 | 3.5φステレオミニジャック | 3.5φステレオミニジャック | 3.5φステレオミニジャック | 3.5φステレオミニジャック |
| 出力 | 0.5W×2 ステレオスピーカー | 0.5W×2 ステレオスピーカー | 0.5W×2 ステレオスピーカー | 0.5W×2 ステレオスピーカー | |
| 電源 | 入力電源 | DC12V、ACアダプタAC100～240V、50/60Hz | DC12V、ACアダプタAC100～240V、50/60Hz | ||
| 消費電力 通常時 | 約11W | 約11W | 約20W | 約13W | |
| パワーマネジメント動作時 | 1.2W以下 | 1.2W以下 | 1.2W以下 | 1.2W以下 | |
| 物理的 仕様 | 質量 | PLT211：約0.9kg PLB211：約0.8kg | 約0.8kg | PLT261：約1.2kg PLB261：約1.1kg | PLT261：約1.1kg PLB261：約1.0kg |
| 外形寸法 | PLT211：220.6（W）×167.7（H）×52.0（D）mm PLB211：216.0（W）×162.8（H）×46.4（D）mm | PLT261：267.2（W）×207.1（H）×52.0（D）mm PLB261：262.6（W）×202.2（H）×46.5（D）mm | |||
| 本体取り付け部 | VESA準拠（取り付けピッチ：35×75mm、75×75mm） | VESA準拠（取り付けピッチ：35×75mm、75×75mm） | |||
| 筐体色 | PLT211-W0X：ホワイト PLT211-B0X：ブラック | PLT211-W0SV：ホワイト PLT211-B0SV：ブラック | PLT261-W0X：ホワイト PLT261-B0X：ブラック | PLT261-W0SV：ホワイト PLT261-B0SV：ブラック | |
| 適合規格・規制 | UL60950-1(METus)、CAN/CSA-C22.2 No.60950-1(cMET)、 VCCI-B適合、FCC Part15 subpartB ClassB、ICES-003-B、RoHS、WEEE、J-MOSS | UL60950-1(METus)、CAN/CSA-C22.2 No.60950-1(cMET)、 VCCI-B適合、FCC Part15 subpartB ClassB、ICES-003-B、RoHS、WEEE、J-MOSS | |||
| 付属品 | ACアダプタ、電源コード、VESA補助金具、取扱説明書 | ACアダプタ、電源コード、VESA補助金具、取扱説明書 | |||
| 保証期間 | 2年間（液晶パネルのバックライト部は除きます） | 2年間（液晶パネルのバックライト部は除きます） | |||
| その他 | 専用スタンドは別途オプションです。（品名：OST-4） | 専用スタンドは別途オプションです。（品名：OST-5） | |||

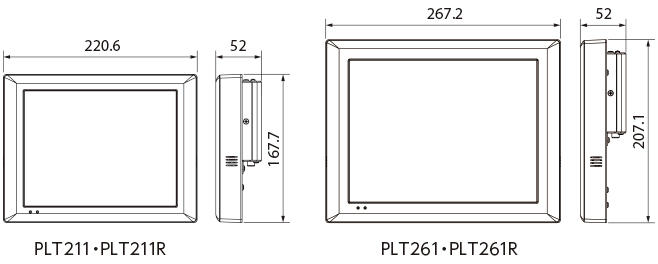

寸法図 単位：mm

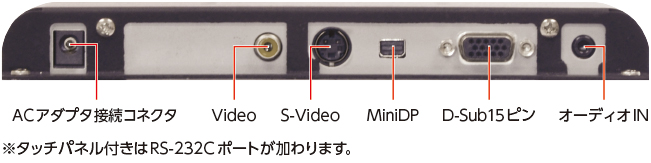

Ｉ/Ｆ図
