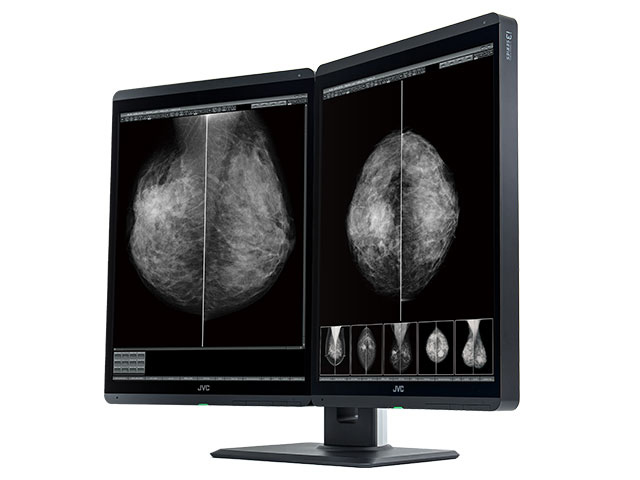

500万画素21.3型モノクローム液晶モニター

MS-S500 Dualstand

「MS-S500」2画面を専用スタンドで一体化したモデル 高輝度・高コントラスト性能に加え、省スペース化とユーザーに合わせた最適な医用画像表示を実現

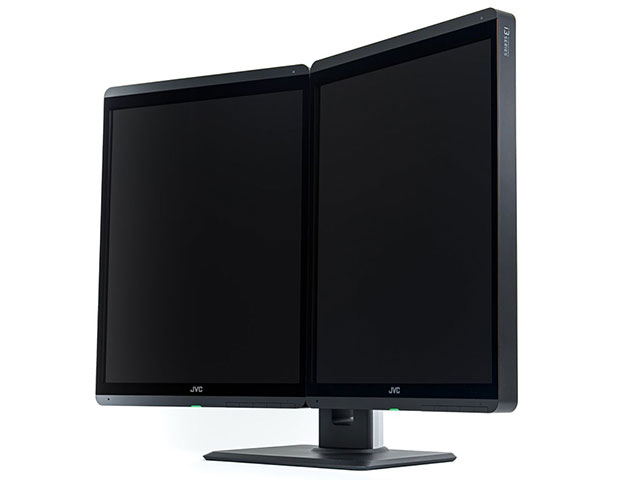

500万画素21.3型モノクローム液晶モニター MS-S500 Dualstand

500万画素21.3型モノクローム液晶モニター

MS-S500 Dualstand

オープン価格


※オープン価格の製品はメーカー希望小売価格を定めていません。


主な特長

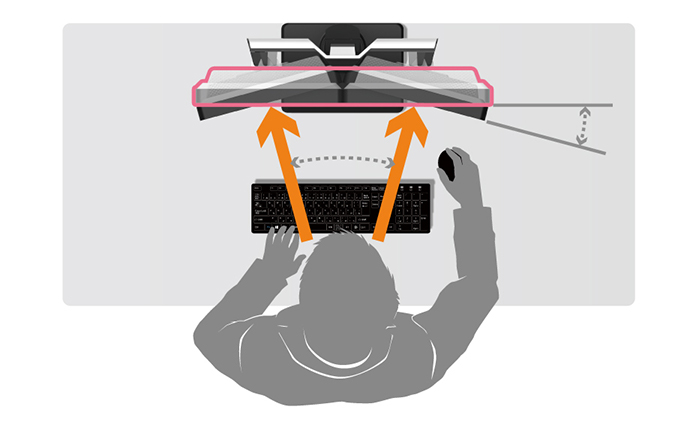

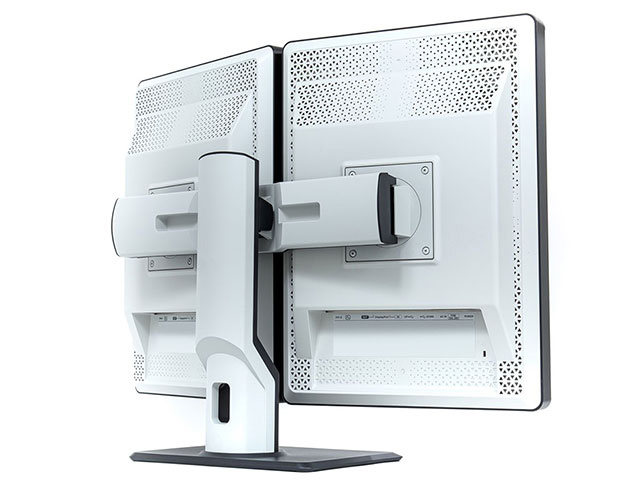

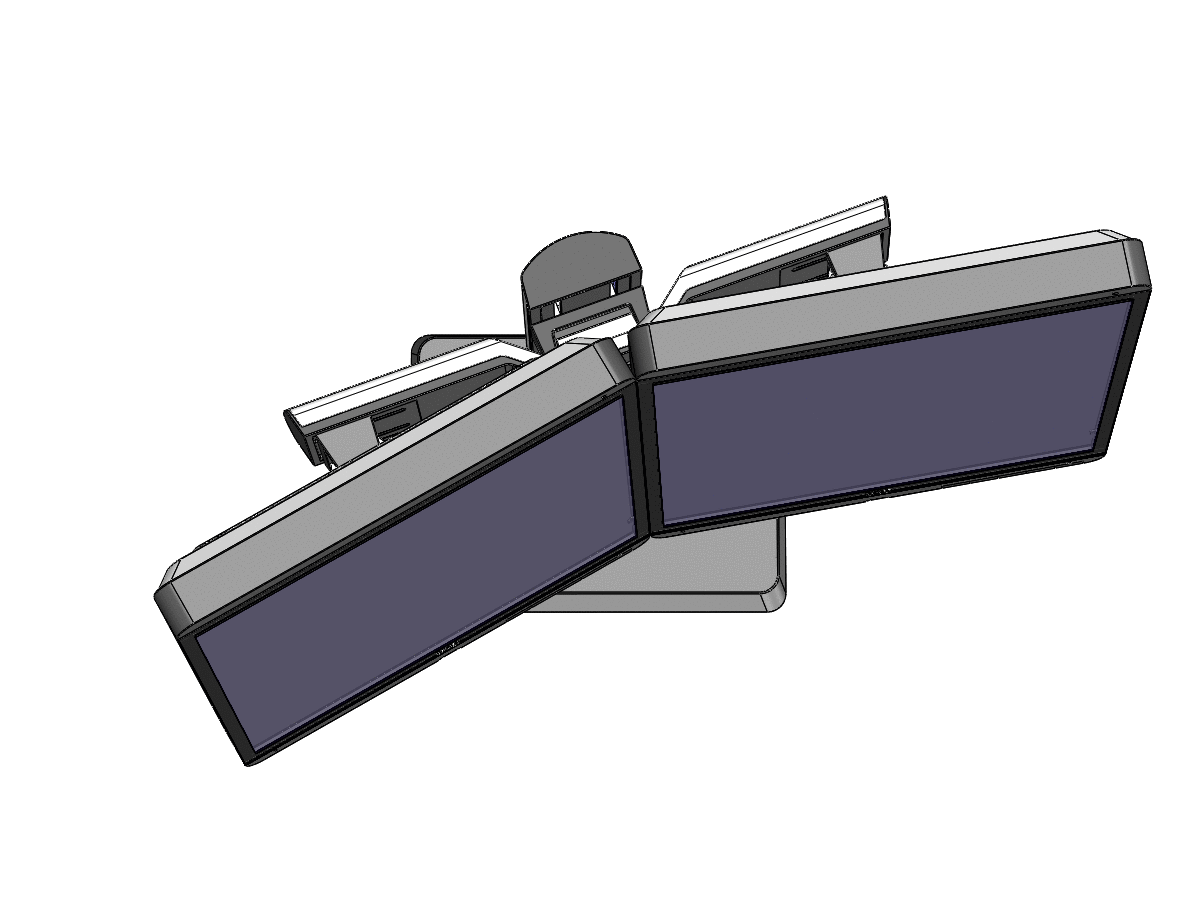

2画面の快適なポジショニングにより、最適な医用画像を表示

500万画素医用画像表示モニター2画面をデュアルスタンドで一体化したことにより、画面の高さ、上下と左右の角度を2画面同時に調整できます。左右それぞれの画面をユーザーが最も見やすい位置に調整することで、最適な輝度・コントラスト・階調を常に保てます。

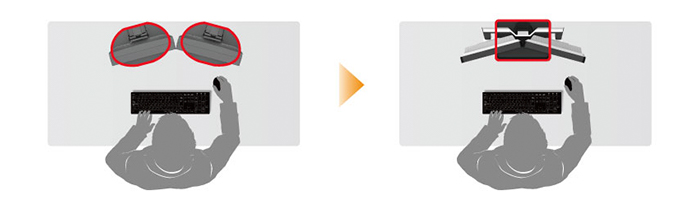

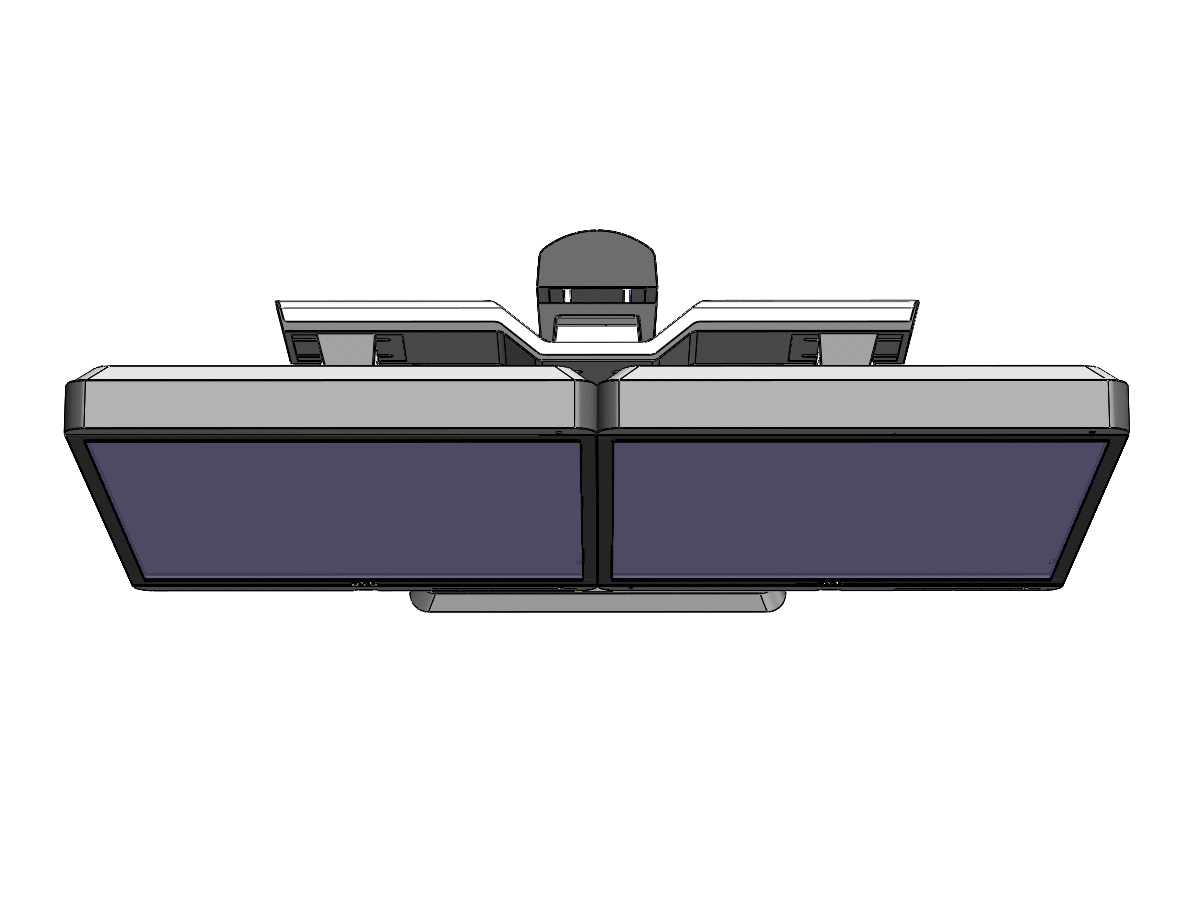

机上占有面積の削減による作業スペースの拡大

同解像度の従来機種2台を並列した場合と比べて、スタンドベースの面積比を46%削減しました。机上のデッドスペースが減る分、空間が広く使え、作業スペースが拡大します。

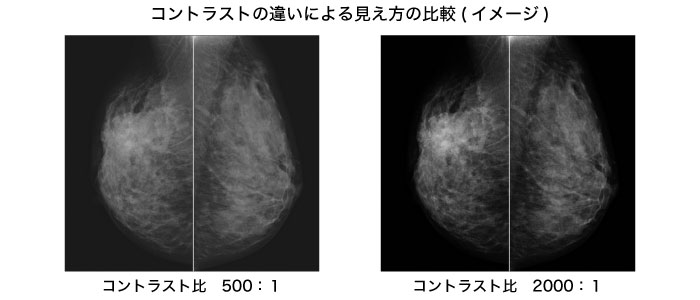

高コントラストにより微細な変化を見逃さない

従来モデルより大幅に向上するコントラスト2000:1を実現し、マンモグラフィ画像に求められる微妙な陰影・濃淡を忠実に再現します。大量の医用画像を読影する医師の気づきを高め、作業効率向上と負担軽減が期待できます。

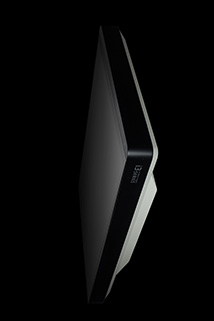

モニター本来の画質を引き出し、液晶パネルを守る高品位AR処理ガラスフィルター

ガラスフィルターに最新のAR処理を施すことにより、外光反射を大幅に抑制し、モニター本来が有する高解像度かつ高コントラストな画像を忠実に再現できます。また、硬度の高いガラスを採用することにより、モニター表面の美しさを保ちながら不意の衝撃・キズ・汚れから大切なモニターを守ります。

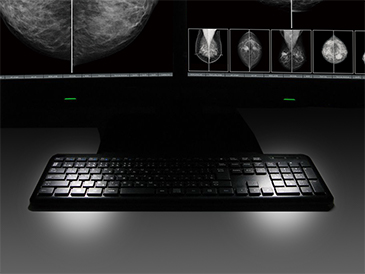

暗室での読影をサポートするReading Light

モニターに内蔵されたReading Lightで手元にあるキーボードやマウスを照らします。理想的な環境光のもと、作業が行うことができます。

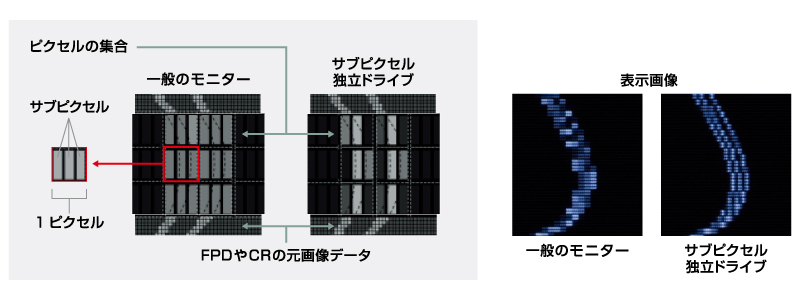

よりきめ細かい1500万画素(15MsP)高精細表示

従来のモノクロ液晶モニターは、3つのサブピクセル※1を1つの画素として駆動・表示していましたが、JVC独自のサブピクセル独立ドライブテクノロジー(特許番号:特許第4773522号) は、この3つのサブピクセルをそれぞれ独立駆動することにより500万画素を1500万画素で表示可能です※2 。従来に比べてさらに高精細な表示を実現します。

※1 モニター上の1つのピクセル(画素)を構成しているRGBの単色の画素のこと。

※2 本機能は、サブピクセル独立ドライブテクノロジーに対応したモニターとビューワーが必要となります。対応ビューワーの問い合わせについては営業窓口へお問い合わせください。解像度設定2048×2560時、サブピクセル独立ドライブにより2048×7680の解像度表示となります。

※サブピクセル独立ドライブには、Independent Sub-pixel Drive technologyに対応したビューワーが必要です。



本機単体で簡易セルフキャリブレーションが可能

モニターに接続されるPC端末の電源のON/OFFにかかわらず、本機単体でフロントセンサーによる簡易キャリブレーション(輝度、階調の簡易校正)の実行が可能。また、同梱のキャリブレ-ションソフトウェア「QA MedivisorAgent LE」により、設定した日時にキャリブレーションを自動的に実行したり、履歴を一元管理することができます。

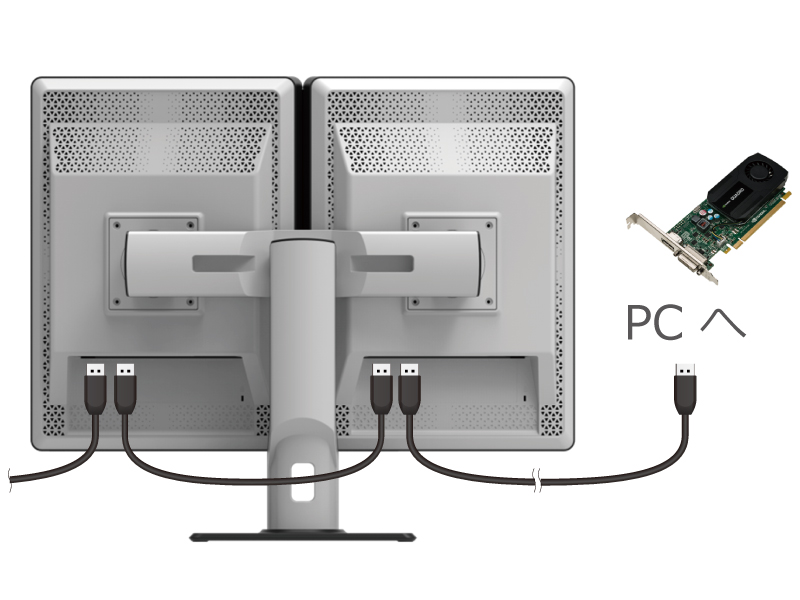

デイジーチェーン(数珠つなぎ)接続が可能

DisplayPort1.2a対応の入出力端子を搭載し、デイジーチェーン(数珠つなぎ)接続が可能です。また、本機背面に大型のワイヤーホールを装備しており、ケーブルへの負担を低減し、モニターの昇降や左右への回転もスムーズに行えます。


他モデルもデュアルスタンド化対応可能

200万画素医用画像表示モニターCL-S200、 300万画素医用画像表示モニターCL-S300、MS-S300もデュアルスタンドで取り付け可能です。詳しくは営業窓口へお問い合わせください。

主な仕様

モデル名 MS-S500 Dualstand
型名 MS-S500BG2JA
液晶パネル サイズ 21.3型
方式 IPS方式 モノクローム
表示画面サイズ 水平 337.9 mm × 垂直 422.4 mm
画素ピッチ 水平 0.165 mm × 垂直 0.165 mm
最大輝度 3000 cd/㎡(typ.)
※出荷設定 500 cd/㎡・1000 cd/㎡
コントラスト比 2000:1(typ.)
視野角 上下 178° / 左右 178°
推奨解像度 2048 × 2560
※サブピクセル独立ドライブ時:2048 × 7680
表示性能 表示階調 8bit:256階調(16369階調中)
10bit:1024階調(16369階調中)※DisplayPort入力時
※サブピクセル独立ドライブ時:1276階調(16369階調中)
インターフェイス 入力信号 デジタル:DVI-D、DisplayPort
出力信号 デジタル:DisplayPort
プラグアンドプレイ DDC2B 対応
電 源 入力電源 AC 100~240 V・50 / 60 Hz
消費電力 最大時:80 W(typ.)
パワーマネージメント機能動作時:1 W以下
機 能 キャリブレーション 輝度、ガンマの調整
※オプションのキャリブレーションキットが必要
USBハブ USB規格 Rev.2.0 準拠、セルフパワードハブ
USBアップストリームポート × 1、USBダウンストリームポート × 2
適用規格・規制 JESRA X-0093(管理グレード1A)、ANSI/AAMI ES60601-1(2005)+A1(2012)、CAN/CSA-C22.2 No. 60601-1(2014)、CE(EN60601-1、EN60601-1-2)、FCC Part15 subpart B Class B、ICES-003-B、VCCI-B適合、RCM、J-Moss、RoHS
FDA 510(k) Clearance for Breast Tomosynthesis, Mammography, and General Radiography
物理的仕様 外形寸法 ポートレート(縦型):幅 723 mm × 高さ 517~612 mm × 奥行 224.9 mm
質 量 約18.1kg
スタンドを除く本体のみの質量は約13kg
スタンド チルト、スイーベル、パン、上下昇降
本体取り付け部 VESA準拠(取り付けピッチ:100 × 100 mm)
付属品 電源コード、DVIケーブル、DisplayPortケーブル、USBケーブル、保証書付き取扱説明書、設置マニュアル、QA Medivisor Agent LE
保証期間 5年間
  • 記載の会社名および商品名は、各社の商標または登録商標です。
  • 仕様および外観は、予告なく変更することがあります。
  • 写真の色は印刷のため実際の色と異なることがありますので、予めご了承ください。
  • 画面はハメコミ合成です。

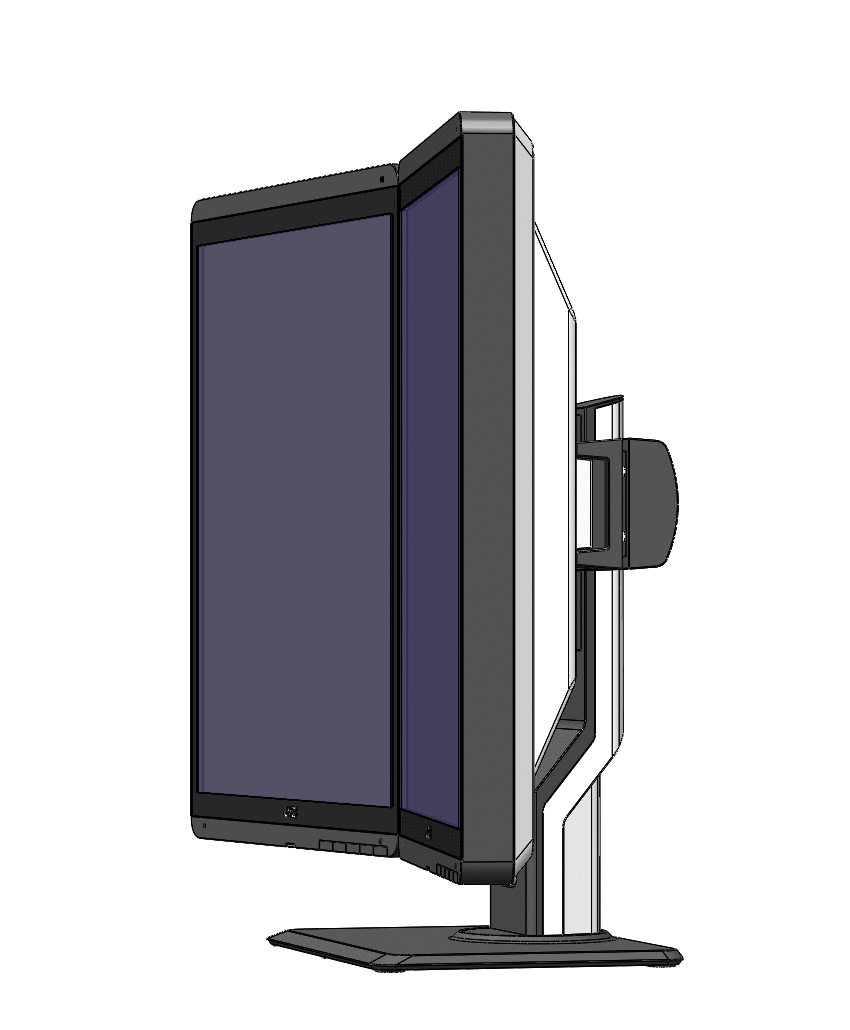

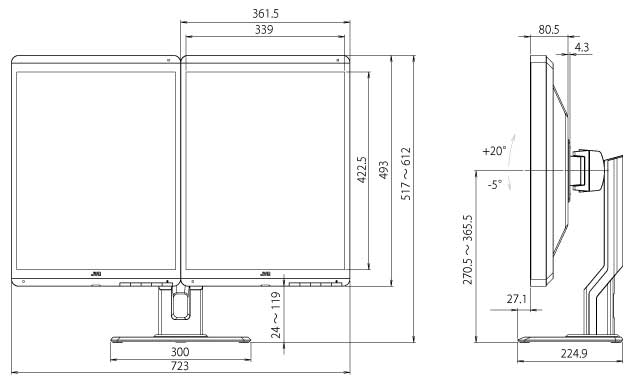

外観寸法図 単位:mm

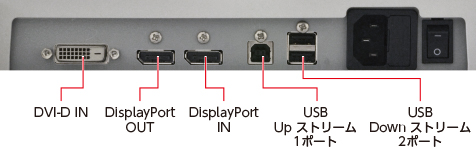

I/F図
