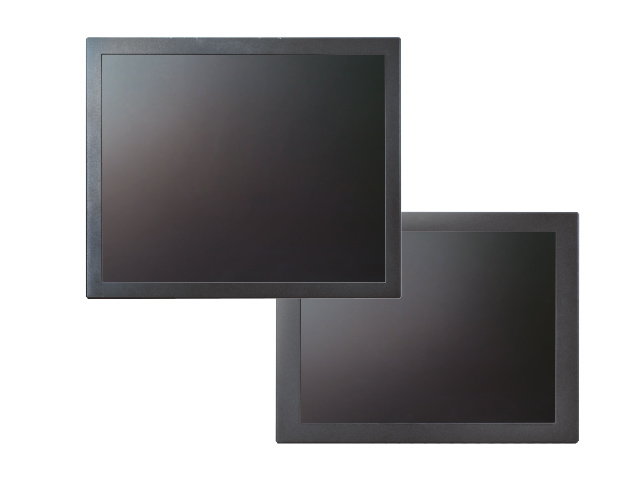

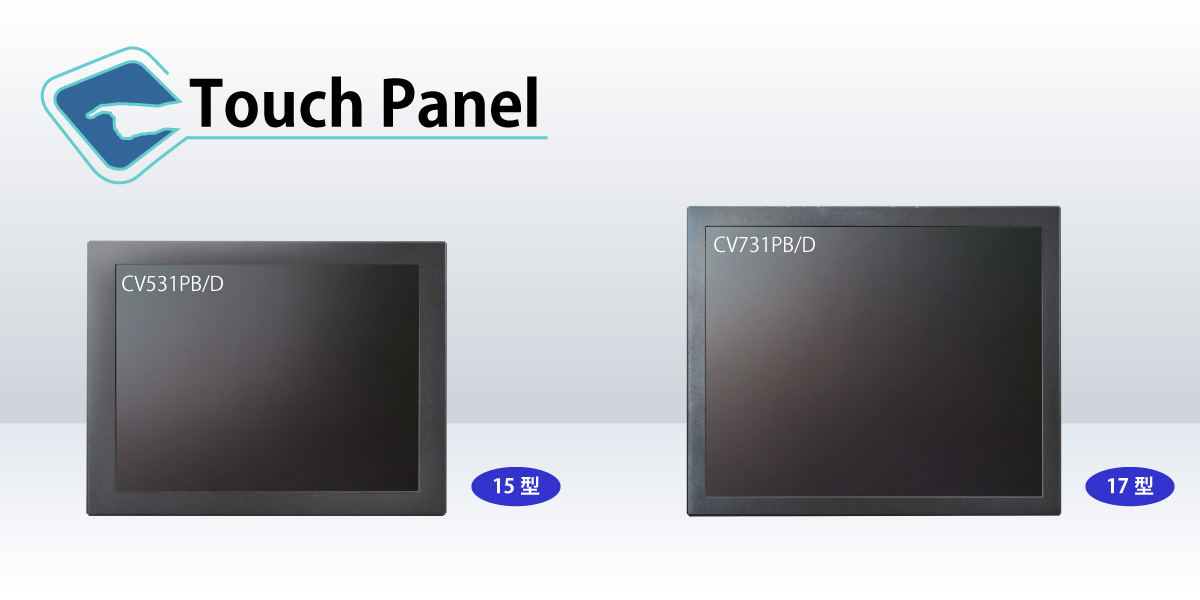

15型･17型タッチパネル液晶モニター
CV731PB/D 生産完了品
オープン価格
15型タッチパネル液晶モニター
CV531PB/D 生産完了品
オープン価格の製品はメーカー希望小売価格を定めていません。
主な特長
5線式抵抗膜方式タッチパネル
5線式抵抗膜方式タッチパネルは耐久性に優れており、手袋を着用したままでもタッチパネルの操作が可能です。幅広い用途、設備に対応することができます。
ステレオスピーカー搭載
2W×2ステレオスピーカー搭載により、受付端末や産業用端末の音声ガイダンスの再生が可能です。
様々なニーズに対応します。
タッチ通信
RS-232C、USB通信ができるコンボモデルです。
メーカーロゴなしデザイン
メーカーロゴがフロントベゼルにないデザインです。様々なロケーションにマッチします。
LEDバックライトによる長寿命化及び省エネルギー化
LEDバックライトにより従来のCCFL（冷陰極管）バックライトを搭載した製品に比べ、長寿命化及び消費電力低減を実現しました。
長期安定供給
長期に渡り同一形状で供給します。製品切替の心配がなく、安心してご利用可能です。
対応OS
タッチパネルはWindows2000～最新Windows10まで対応しています。
※マルチタッチは非対応です。
主な仕様
| モデル名 | CV531PB/D（生産完了品） | CV731PB/D | |
|---|---|---|---|
| 基本仕様 | 15型XGAタッチパネル | 17型SXGAタッチパネル | |
| タッチパネル | 方式 | 5線式抵抗膜方式 | 5線式抵抗膜方式 |
| 通信方式 | RS-232C/USB | RS-232C/USB | |
| 液晶パネル | 方式 | TN方式 | TN方式 |
| 画素ピッチ | 0.297mm | 0.264mm | |
| 表示画面サイズ | 304.1mm×228.1mm | 337.9mm×270.3mm | |
| 表示色 | 1620万色 | 1677万色 | |
| 最大輝度(typ.) | 350cd/㎡ | 350cd/㎡ | |
| コントラスト比(typ.) | 700:1 | 1000:1 | |
| 視野角 | 上下140°、左右160° | 上下160°、左右170° | |
走査周波数 （アナログ） | 水平 | 31～60kHz | 31～80kHz |
| 垂直 | 56～75Hz | 56～75Hz | |
| 最大解像度 | 1024×768 | 1280×1024 | |
| 映像入力 | PC | アナログRGB：D-Sub15ピン デジタル：DVI-D24ピン | アナログRGB：D-Sub15ピン デジタル：DVI-D24ピン |
| 音声 | 3.5φステレオミニジャック | 3.5φステレオミニジャック | |
| 電源 | 入力電源 | DC12V、AC100～240V、50/60Hz | DC12V、AC100～240V、50/60Hz |
| 消費電力 通常時 | 約20W | 約30W | |
| パワーマネジメント動作時 | 2W以下 | 2W以下 | |
| 物理的仕様 | 質量 | 約3.4kg | 約4.0kg |
| 外形寸法 | 364.2（W）×278.6（H）×59.4（D）mm | 379.1（W）×313.9（H）×59.3（D）mm | |
| 本体取り付け部 | VESA準拠（取り付けピッチ：75×75mm） | VESA準拠（取り付けピッチ：100×100mm） | |
| 筐体色 | ブラック（ベゼル部分） | ブラック（ベゼル部分） | |
| 適合規格・規制 | UL60950-1、CAN/CSA-C22.2No.60950-1、CE (EN62368-1, EN55032, EN55024) VCCI-B適合、 FCC Part15 subpart B Class B、ICES-003-B、RoHS、WEEE、J-MOSS | UL60950-1、CAN/CSA-C22.2No.60950-1、VCCI-B適合、 FCC Part15 subpart B Class B、ICES-003-B、RoHS、WEEE、J-MOSS | |
| 付属品 | VGAケーブル、DVIケーブル、RS-232Cケーブル、USBケーブル、 オーディオケーブル、タッチパネルドライバソフトCD、取扱説明書、保証書 | ||
| 保証期間 | 1年間（液晶パネルのバックライト部は除きます） | ||
| その他 | 組み込み用モジュールタイプ ACアダプタと電源コードは別途オプションです。（品名：CLU531731ACADP） | ||

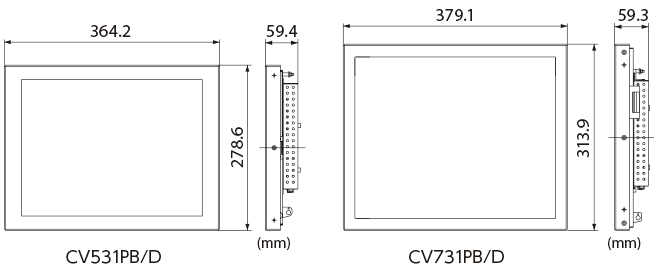

寸法図 単位：mm

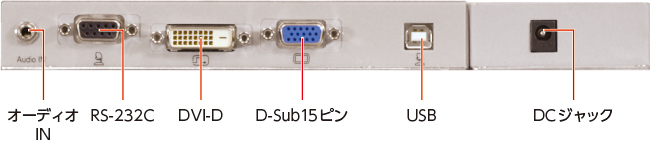

Ｉ/Ｆ図
