130万画素19型カラー液晶モニター

CCL196

高輝度・広視野角IPSパネル搭載 マルチインターフェイス対応 DICOM GSDF準拠のキャリブレーション機能搭載

130万画素19型カラー液晶モニター CCL196

130万画素19型カラー液晶モニター

CCL196

オープン価格



※オープン価格の製品はメーカー希望小売価格を定めていません。


主な特長

高輝度・広視野角で省エネ

19型SXGAタイプでありながら最大輝度800cd/m2、コントラスト比1000:1、視野角による輝度と色味の変化の少ない高画質IPS方式液晶パネルを搭載しています。また、LEDバックライトによる長寿命および省エネルギー化を実現しています。


様々な機器との接続を考慮

~マルチインターフェイス対応~

カラーのデジタル入力に加え、アナログ入力にも対応しています。BNCアナログ入力は、Sync On Video、Composite Sync、Separate Syncの各入力に対応し、インターレース信号にも対応しています。

※カラー信号でのBNCアナログ入力はできません。

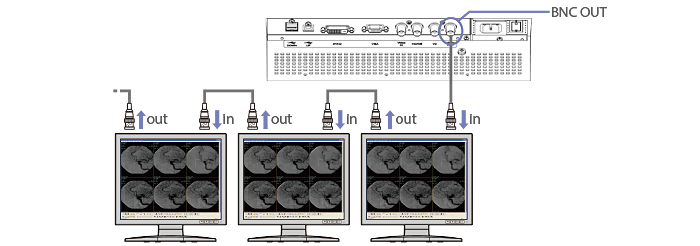

~デイジーチェーン~

BNC OUT端子は、配線をよりシンプルに出来るデイジーチェーン接続表示が可能です。

※1線モノクロアナログ信号のみ対応


~特殊タイミング信号に対応~

VESAで規定されている標準的なアナログ信号だけでなく、特殊なアナログ信号にも対応。仕様周波数の範囲内であれば入力信号の

詳細をモニターに設定することで表示が可能となります。特殊タイミング信号の調整データは、モニター本体に8種類まで保存が可能です。

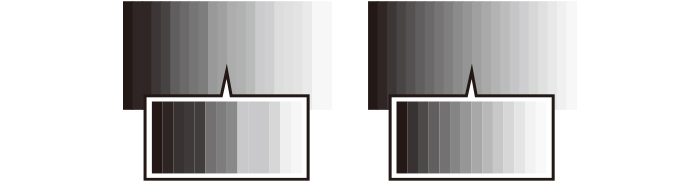

優れた階調表示 ~12bit LUTを内蔵~

モニターに内蔵する4096(12bit)階調から最適な256(8bit)階調を選択し表示します。

より滑らかで精度の高いグレースケール表示を実現します。


安定した輝度

起動時や環境温度、長年の使用による輝度の変動を自動的に補正し、常に安定した表示が可能です。


快適なワークスペース

電源ユニットが本体内蔵のため、ACアダプタが不要となり、すっきりとした作業空間を提供します。

主な仕様

モデル名 CCL196
型名 CL19196-J00J
液晶パネル 方式 19型 TFTカラー IPS方式
表示画面サイズ 水平376.32mm×垂直301.06mm
画素ピッチ 水平0.294mm×垂直0.294mm
コントラスト比 1000:1(typ.)
最大輝度 800cd/㎡(typ.)、出荷設定410cd/㎡
視野角 176°(上下 • 左右)
表示性能 推奨解像度 VGA(640×480)~SXGA(1280×1024)
階調表示 1677万色(約680億色中)
インターフェイス 入力信号 デジタル:DVI-D(DVI1.0準拠)
アナログ:15ピンミニD-sub、BNC×3(Video、HD/CS、VD)
プラグアンドプレイ DDC2B 対応
出力信号 アナログ:BNC
電 源 入力電源 AC100~240V、50/60Hz
消費電力通常時   74W(max.)、(パワーマネージメント機能付き)
機   能 キャリブレーション 輝度、ガンマ、色度の調整
(オプションのキャリブレーションキットが必要)
OSD表示 製品情報、稼働時間、キャリブレーション状態
(経過時間、設定輝度、ガンマなど)
USBハブ USB規格 Rev.2.0準拠 セルフパワード
Upストリーム1ポート、Downストリーム2ポート
その他の機能 特殊映像信号の表示調整(アナログ信号のみ)、
電源インジケーター、I/F毎の画質設定機能、画像ズーム機能
適合規格・規制 ANSI/AAMI ES60601-1(2005)+A1(2012)、
CAN/CSA-C22.2 No.60601-1(2014)、
CE(EN60601-1、EN60601-1-2)、
FCC Part15 subpart B Class B、
ICES-003-B、VCCI-B適合、RCM、J-Moss、CCC、RoHS
物理的仕様 外形寸法(スタンドを含む) ランドスケープ使用時:
416.3mm×412.2/520.2mm×220mm
ポートレート使用時:
344mm×449.6/557.6mm×220mm
質 量 約9.3kg、
スタンドを除く本体のみの質量は約5.1kg
スタンド チルト、スイーベル機能付き
本体取り付け部 VESA準拠(取り付けピッチ:100X100mm)
セキュリティー機構 盗難防止セキュリティースロット付き
(本体及びスタンド部)
付属品 電源コード、DVIケーブル、VGAケーブル、
USBケーブル、取扱説明書、保証書

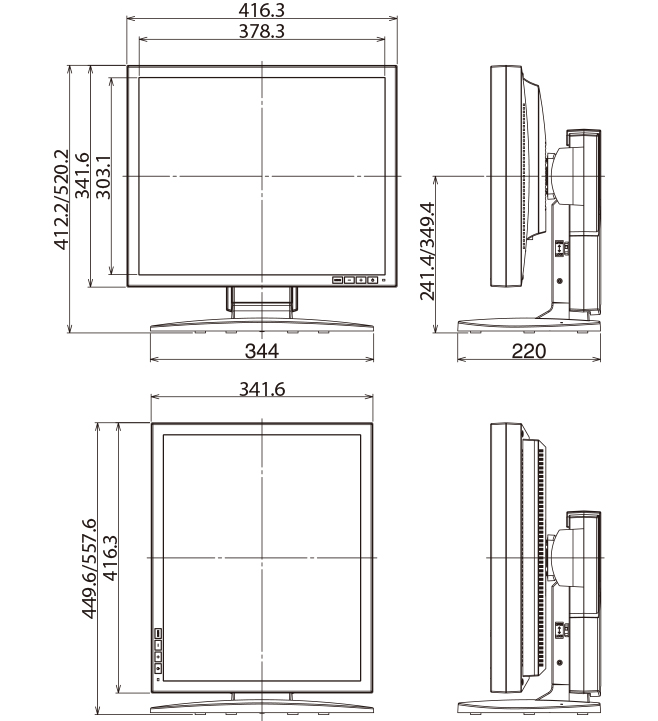

外観寸法図 単位:mm

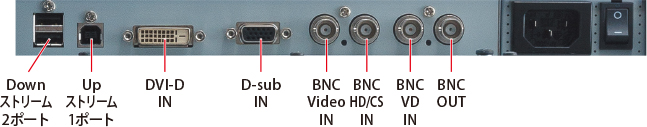

I/F図
