デジタルパワーアンプ

PS-DA1504

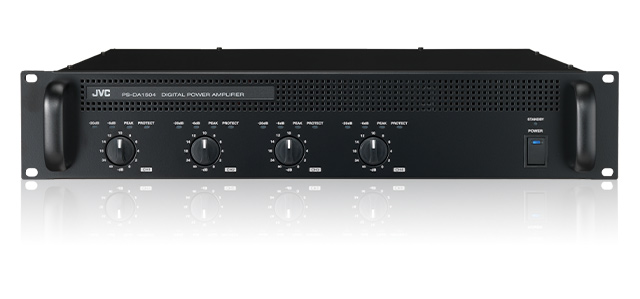

デジタルパワーアンプ PS-DA1504

デジタルパワーアンプ

PS-DA1504

オープン価格


※オープン価格の製品はメーカー希望小売価格を定めていません。


主な特長

ロー/ハイインピーダンス両出力に対応

150W×4chの出力は、チャンネルごとにローインピーダンス(8Ω)、ハイインピーダンス(67Ω以上)の切り替えが可能。


温度上昇による破壊を防ぐ「温度保護回路」、過負荷・出力短絡時のオーバードライブを防ぐ「過電流保護回路」、スピーカーの破壊を防ぐ「DC電圧出力保護回路」を搭載。


外部機器から電源ON/OFFの遠隔操作が可能な、外部起動端子(EXT CONTROL)を搭載

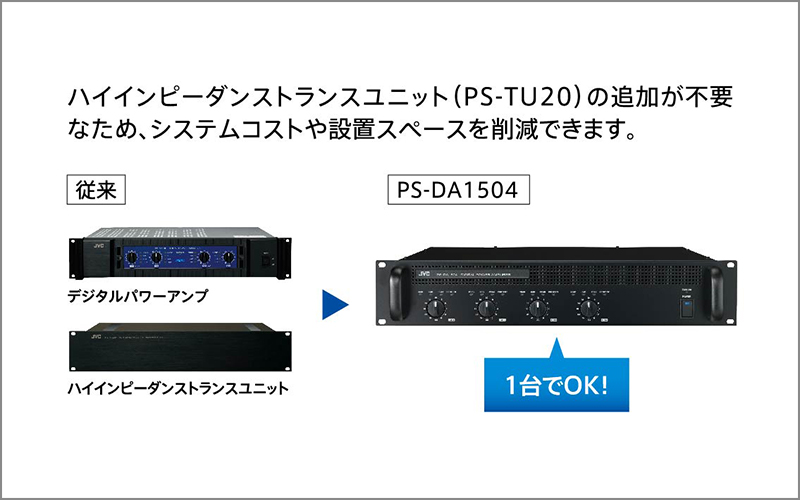

スピーカー接続イメージ


PS-DA1504 主な仕様

定格出力 150W×4(8Ω)、150W×4(100V、67Ω)
周波数特性 50Hz~20kHz
全高調波歪率 0.2%以下(1kHz、1/8定格、20Hz~20kHz BPF ON)
クロストーク -70dB以下
S/N 100dB以上(IHF-A、入力短絡)
入力感度 +4dBu(0dBu=0.775V)
電圧利得 29dB(8Ω)、38.2dB(67Ω)
入力インピーダンス 20kΩ(電子平衡)
増幅方式 D級増幅方式
電源 AC100V、50Hz/60Hz
消費電力 175W(電気用品安全法)
外形寸法 幅482mm×高さ88mm×奥行371mm(突起物含まず)
質量 約6.8kg
仕上 黒色
ラックマウント EIA 2U

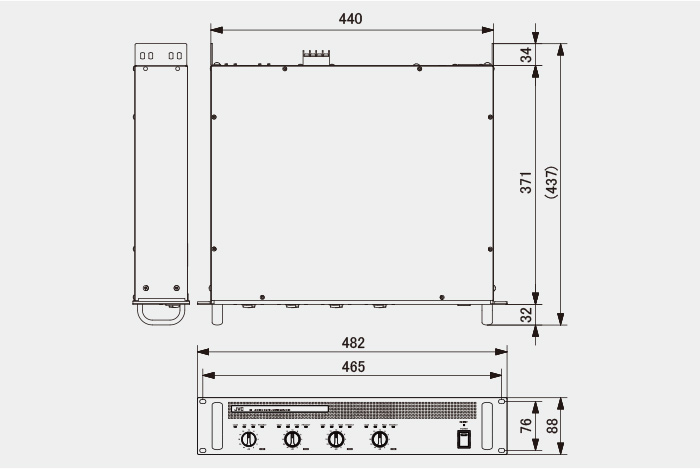

外形寸法図(単位:mm)

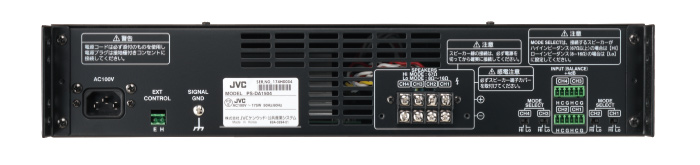

リアパネル

※本機は冷却用のファンを搭載しています。消耗部品となりますので定期的なメンテナンスが必要です。

※本機は4Ω出力には対応していません。8Ωのスピーカーを2台並列に接続しないでください。
